08-自适应相机控制

AI悦创原创Unity休闲手机游戏开发UnityUnity休闲手机游戏开发Unity大约 15 分钟...约 4645 字

1. 概述

你好，我是悦创。

本次课，我们要实现是摄像机的移动跟随，不同设备上，同样的画面显示。

为了实现这个功能，我们会在我们的 Camera 上面挂一个代码。

用来实时检测我现在屏幕的宽度和高度。

获得实际的比例，因为我们现在常见的手机款式都不太一样。

有 16:9、有 18:9......

所以，我们根据他的比例，进行调整我们的 size。

size 数字越小离我们显示的内容就越近，越大就越远。

所以，我们可以先找到一个基数，我们以 iPhone 13 Pro Max 为基准的话，我看到比例是 8.733592 还 ok。所以，我们会根据它的长宽比例，乘以这个基数。接着再乘以一半，我们之前在代码手册发现本来就可以等于它高度的一半。

所以，我们先创建我们的代码。

2. 创建代码文件

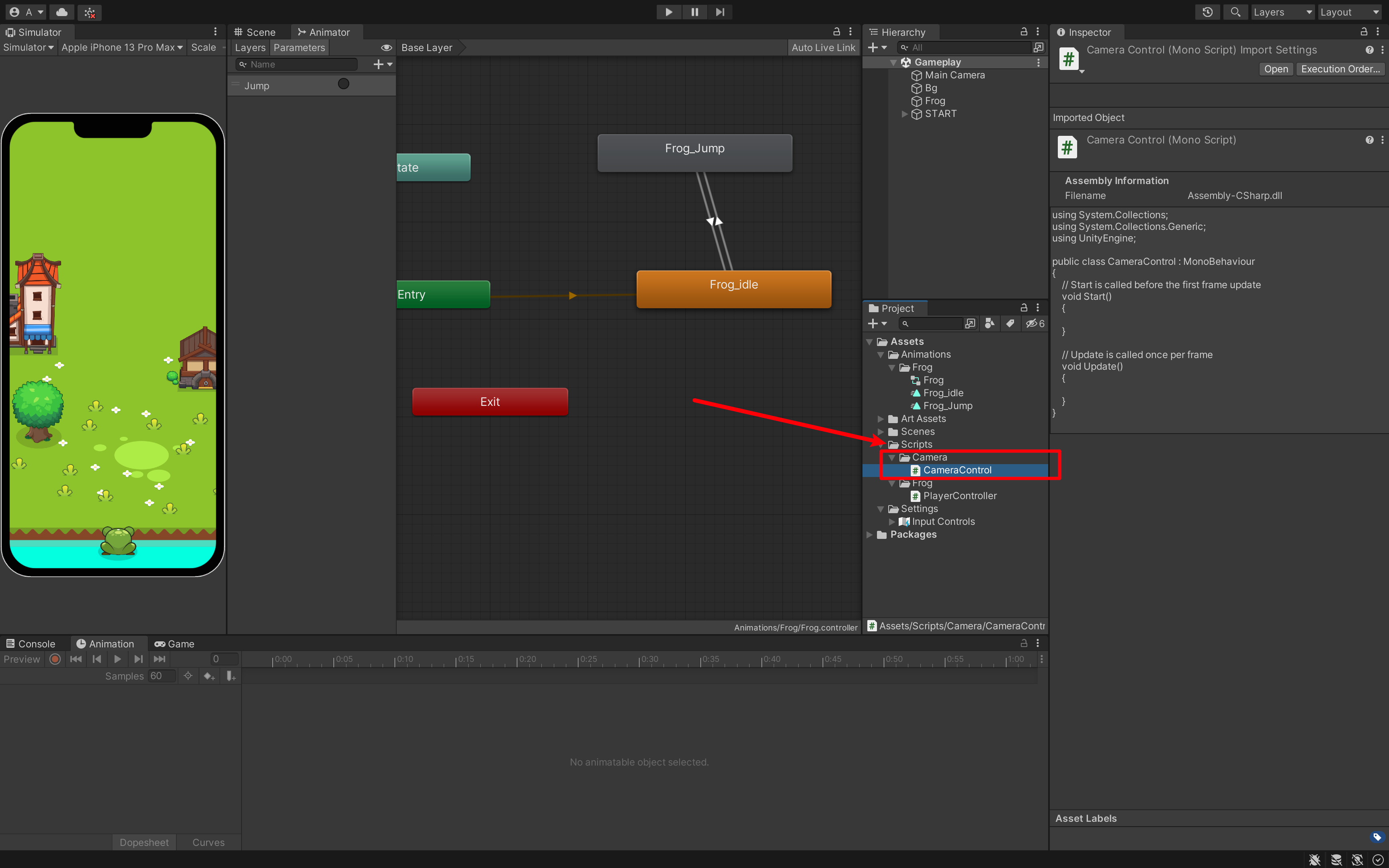

在 Scripts 里面创建文件夹 Came，然后创建 CameraContrlo.cs。

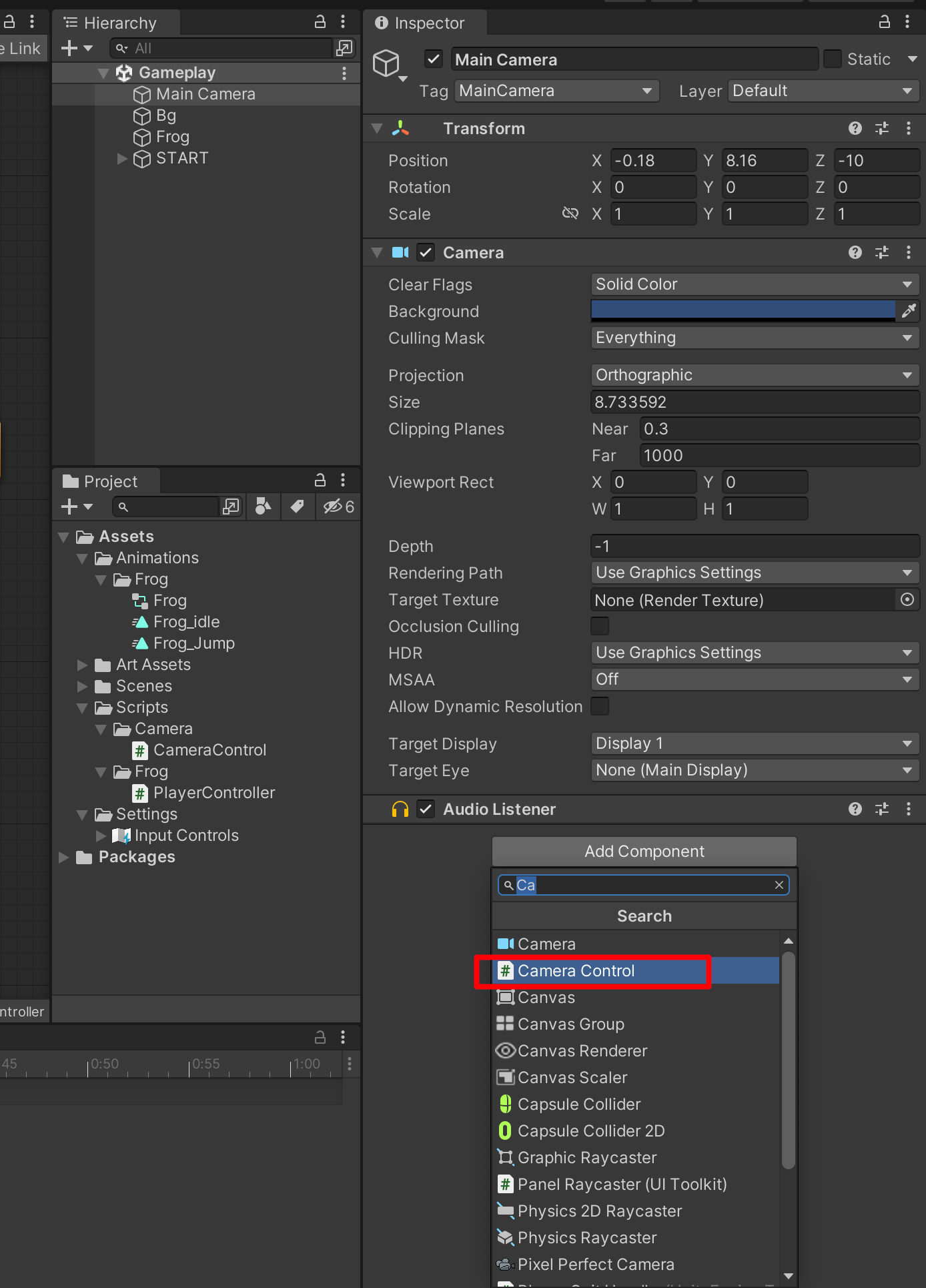

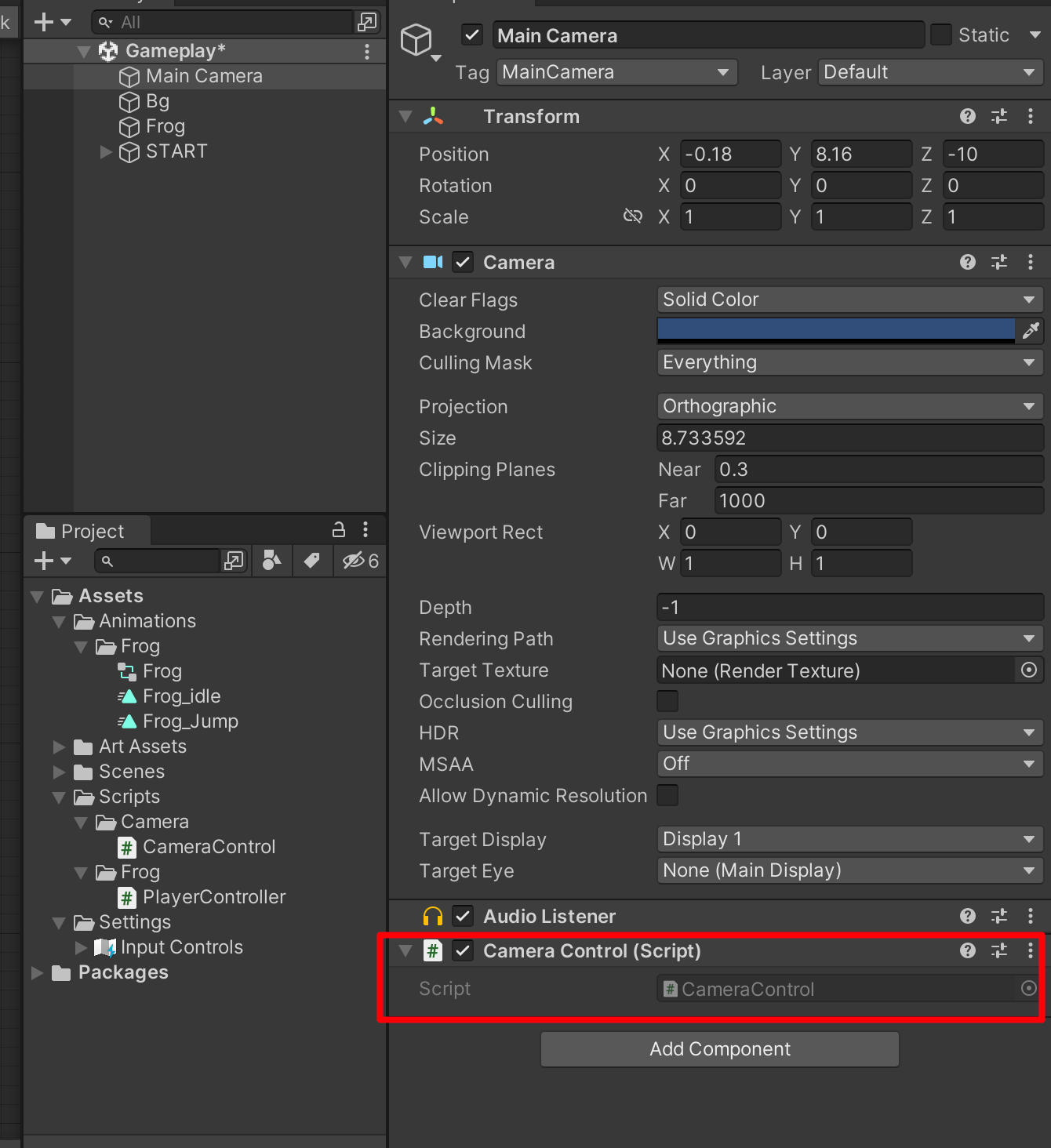

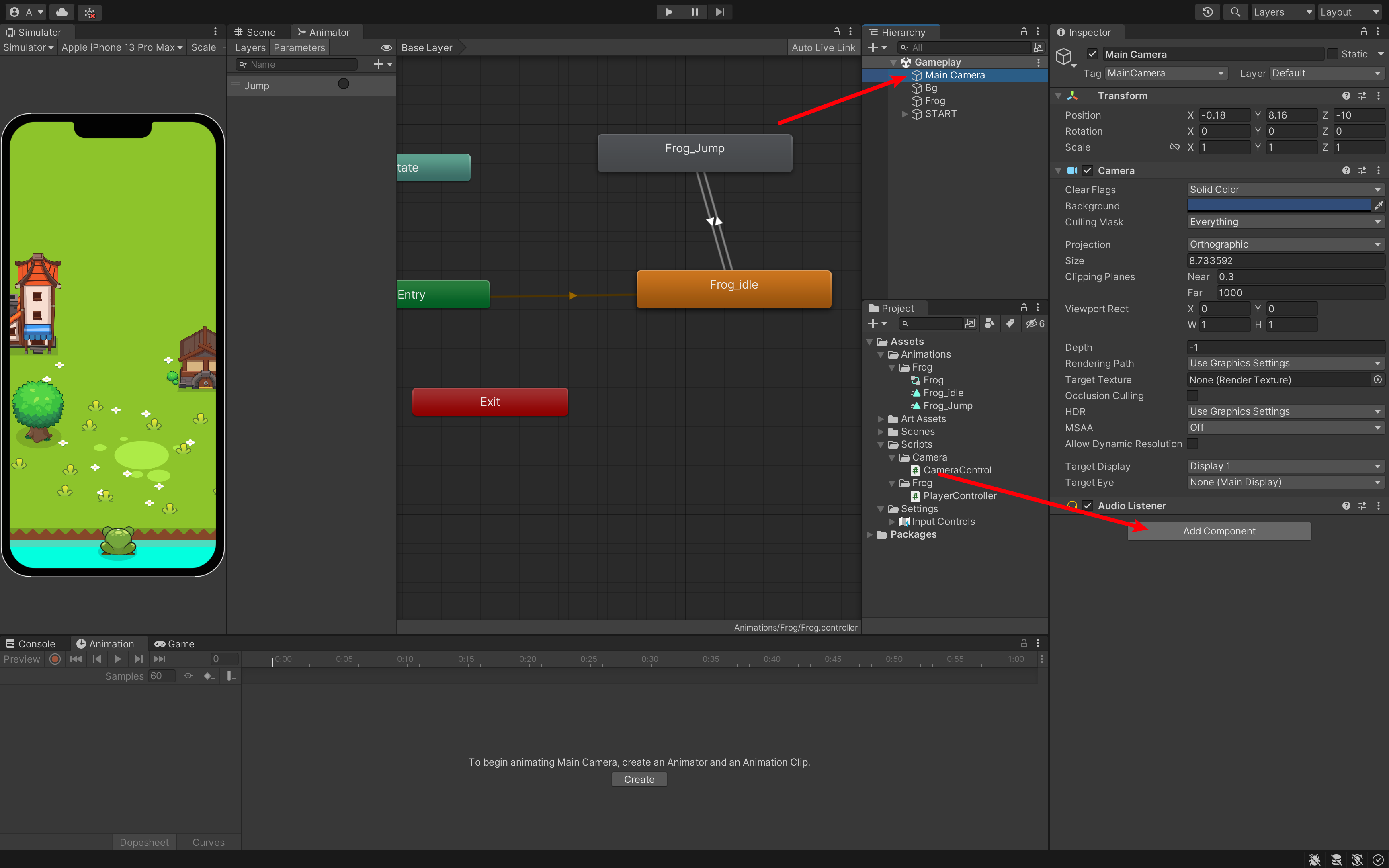

把代码添加到相机里面：

1

接着就可以双击打开我们的代码编辑器了。

3. 代码编写

首先，相机想要实现跟随，我们需要实时获取到青蛙的位置。

所以，我们可以创建变量，拿到我们当前的位置。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraControl : MonoBehaviour
{
    public Transform frog;  // 这个创建的类型，取决于我们想要用到 Unity 身上的哪些组件。
    // public GameObject frog;  // 如果使用 GameObject，我们就需要 GameObject.Transform 然后获取坐标，这样显然太复杂而麻烦。
    // 拿到 Transform 坐标之后呢？我们需要实时的跟随。
    // 作为摄像机跟随，如果跟青蛙保持在同一个更新的频率上，很可能会造成画面的抖动。
    // 因为，Update 是根据不同设备来进行更新的。
    // 所以，我希望在 Frog 更新它的坐标的下一帧，然后才更新相机的坐标位置。
    // 所以，我们使用周期函数 LateUpdate
    private void LateUpdate() {
        // 在这里更新相机的 position；
        transform.position = new Vector3(transform.position.x, )  // x and z 是保持不变。y 轴要有一个位移差。
        // 如果 y 轴完全等于我们青蛙的坐标会怎么样呢？「讲义有写」
    }

}

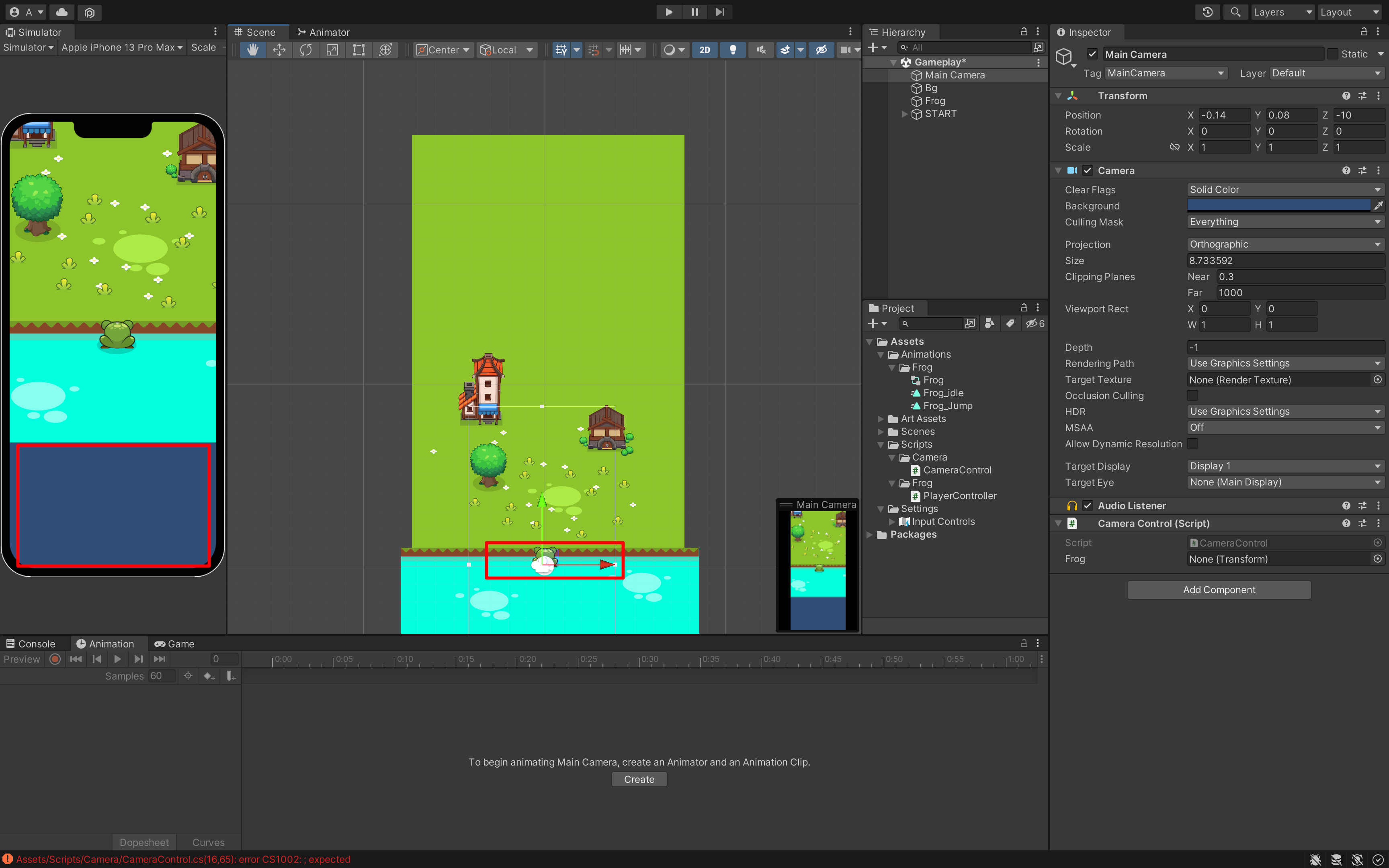

如果 y 轴完全等于我们青蛙的坐标会怎么样呢？

1

下面会一直是空的，也会导致我们看不见前面的路。

所以，我们需要有一定的位移。这个位移也需要我们屏幕的比例来进行调整。所以，也需要有一个变量来控制画面比例的位移。

之后，我们会反复的测试，找到我们需要的值。

所以，我们创建变量。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraControl : MonoBehaviour
{
    public Transform frog;  // 这个创建的类型，取决于我们想要用到 Unity 身上的哪些组件。
    // public GameObject frog;  // 如果使用 GameObject，我们就需要 GameObject.Transform 然后获取坐标，这样显然太复杂而麻烦。
    // 拿到 Transform 坐标之后呢？我们需要实时的跟随。
    // 作为摄像机跟随，如果跟青蛙保持在同一个更新的频率上，很可能会造成画面的抖动。
    // 因为，Update 是根据不同设备来进行更新的。
    // 所以，我希望在 Frog 更新它的坐标的下一帧，然后才更新相机的坐标位置。
    // 所以，我们使用周期函数 LateUpdate
    public float offsetY;
    private void LateUpdate()
    {
        // 在这里更新相机的 position；
        transform.position = new Vector3(transform.position.x, transform.position.y + offsetY, transform.position.z);  // x and z 是保持不变。y 轴要有一个位移差。
        // 如果 y 轴完全等于我们青蛙的坐标会怎么样呢？「讲义有写」
    }

}






















我们的设备，还需要获取当前的长宽的比例。

因为不同的比例，我们的 Y 值也是要考虑不同的更改。

当然，上面的代码是错误❌的，因为我们除了 x、z 不变之外。y 是要青蛙的坐标。修改如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraControl : MonoBehaviour
{
    public Transform frog;  // 这个创建的类型，取决于我们想要用到 Unity 身上的哪些组件。
    // public GameObject frog;  // 如果使用 GameObject，我们就需要 GameObject.Transform 然后获取坐标，这样显然太复杂而麻烦。
    // 拿到 Transform 坐标之后呢？我们需要实时的跟随。
    // 作为摄像机跟随，如果跟青蛙保持在同一个更新的频率上，很可能会造成画面的抖动。
    // 因为，Update 是根据不同设备来进行更新的。
    // 所以，我希望在 Frog 更新它的坐标的下一帧，然后才更新相机的坐标位置。
    // 所以，我们使用周期函数 LateUpdate
    public float offsetY;
    private void LateUpdate()
    {
        // 在这里更新相机的 position；
        transform.position = new Vector3(transform.position.x, frog.transform.position.y + offsetY, transform.position.z);  // x and z 是保持不变。y 轴要有一个位移差。
        // 如果 y 轴完全等于我们青蛙的坐标会怎么样呢？「讲义有写」
    }

}






















其实实际情况下，我们还需要乘以画面比例的一半。我后面计算，现在可以先测试。

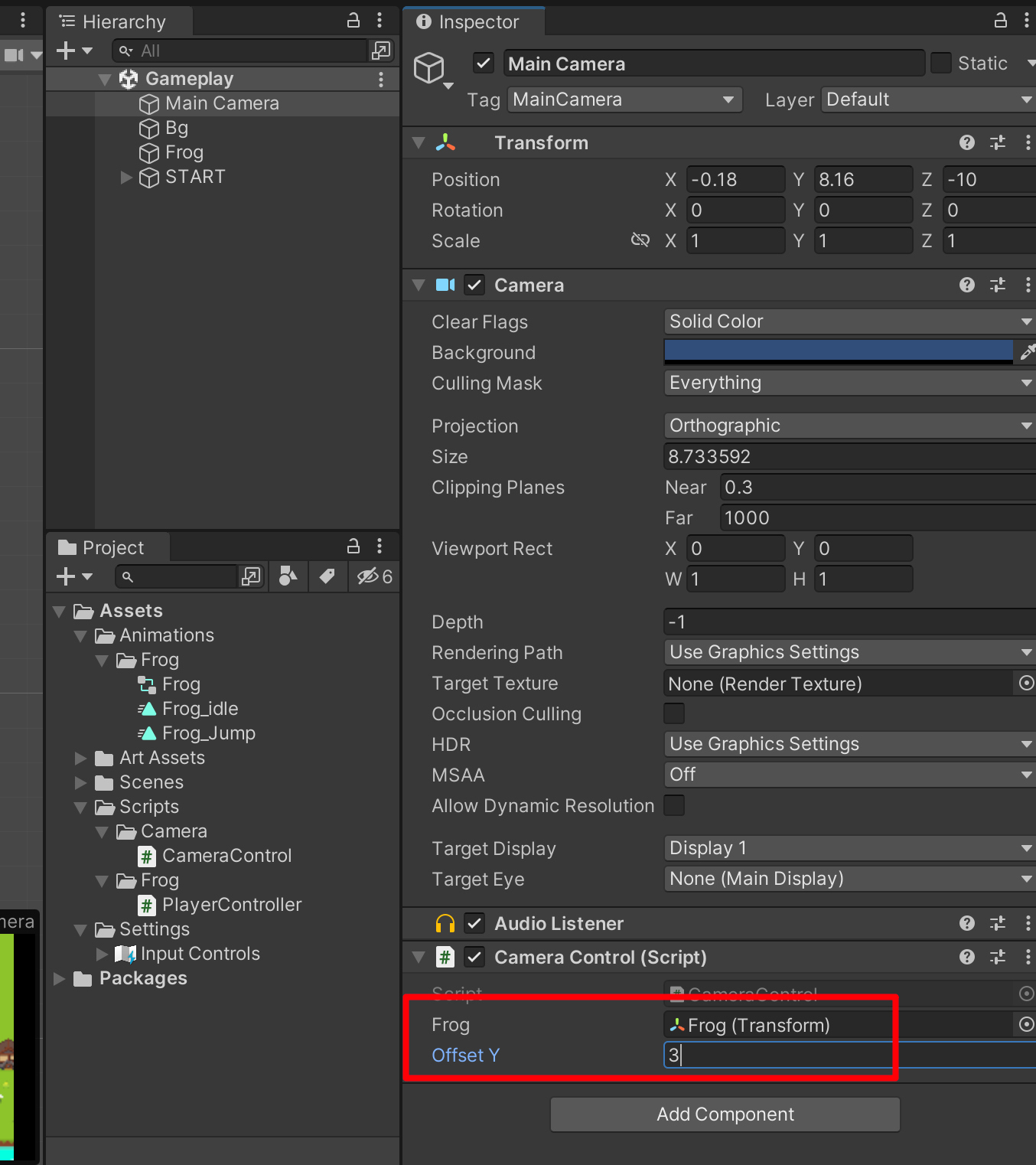

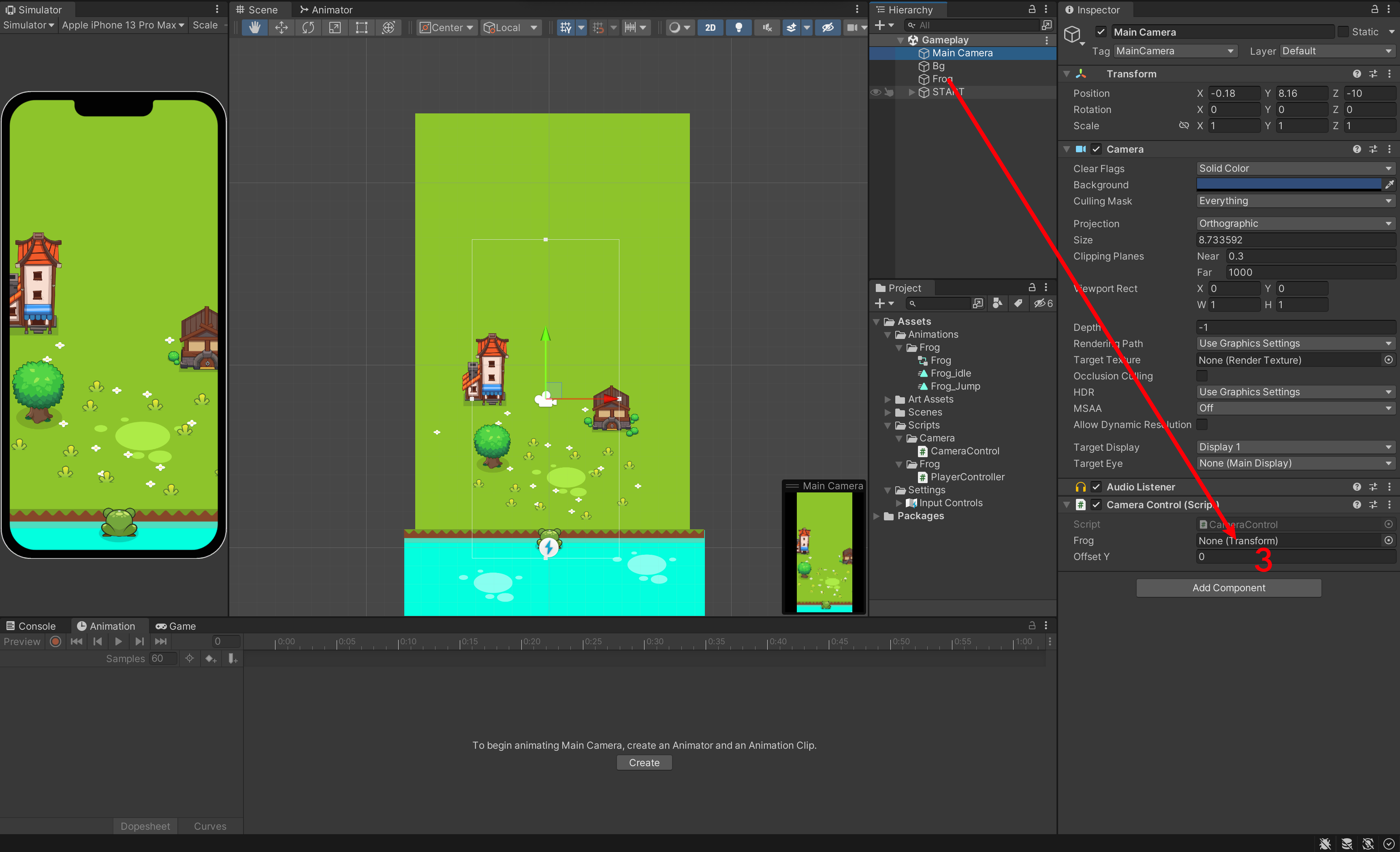

4. 在 Unity 中给变量赋值

先设置为 3，之后在调整。

保存你的项目，点击运行。

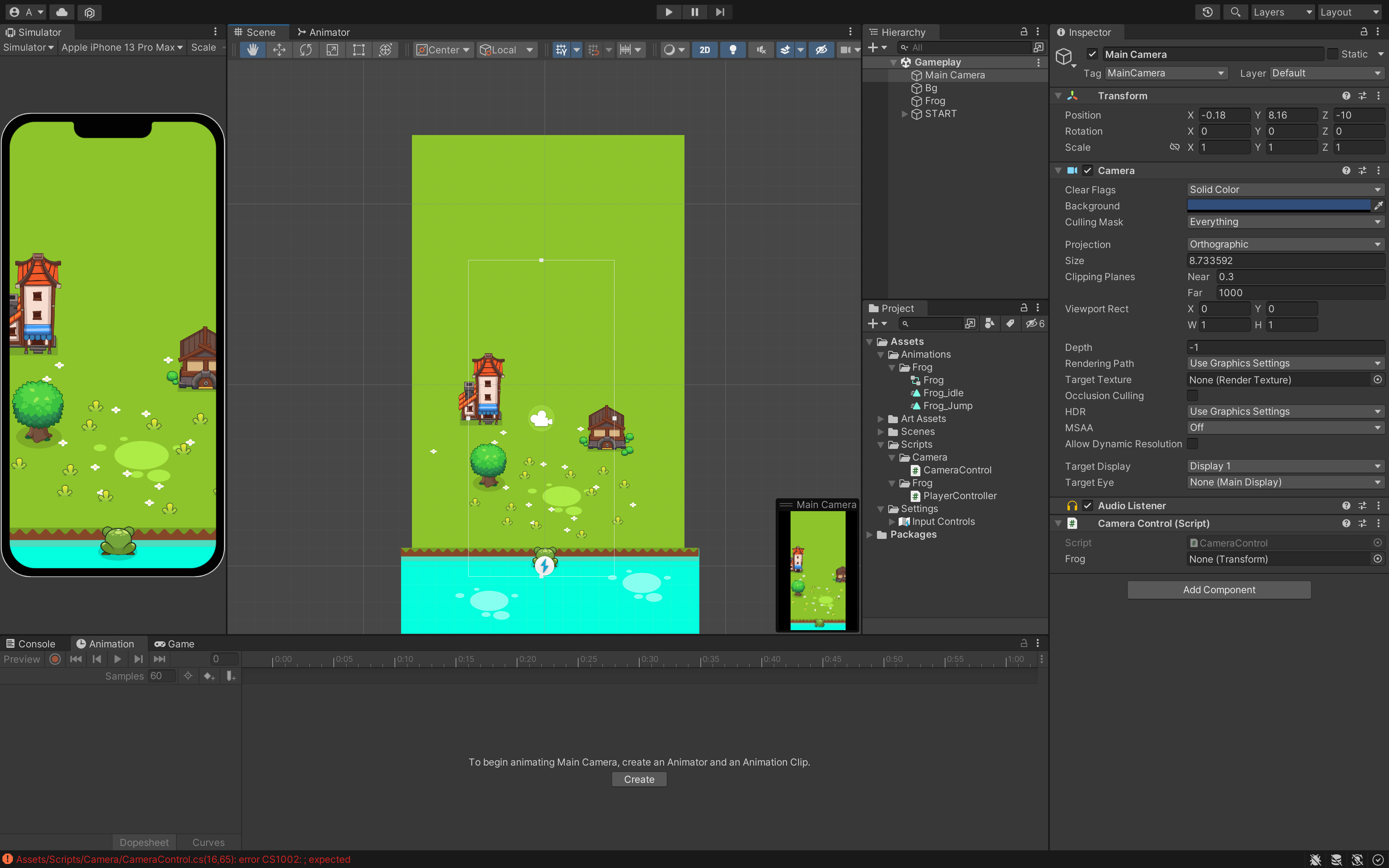

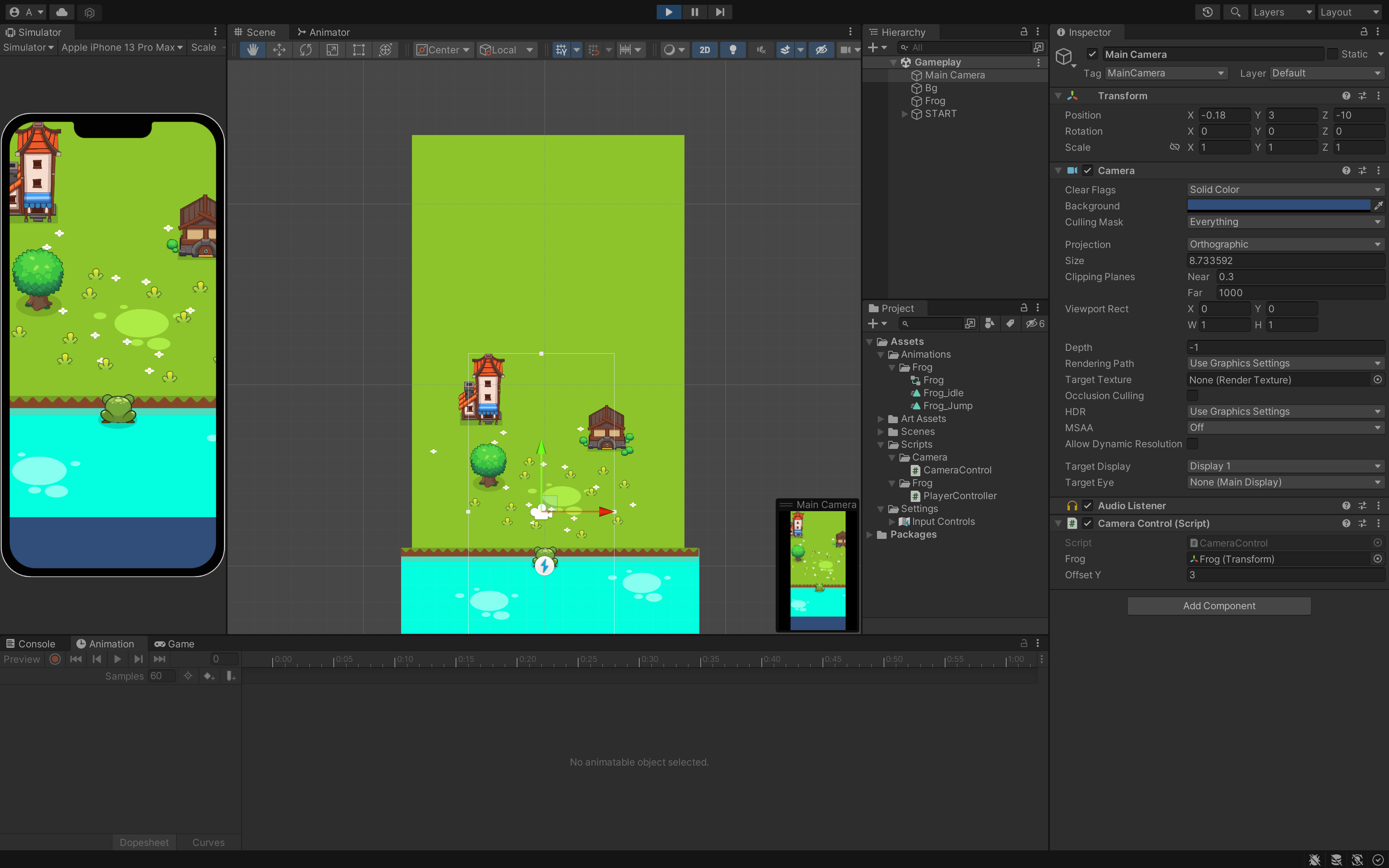

5. 测试运行

iPhone Pro Max

我们会发现背景一开始就往前移动了。

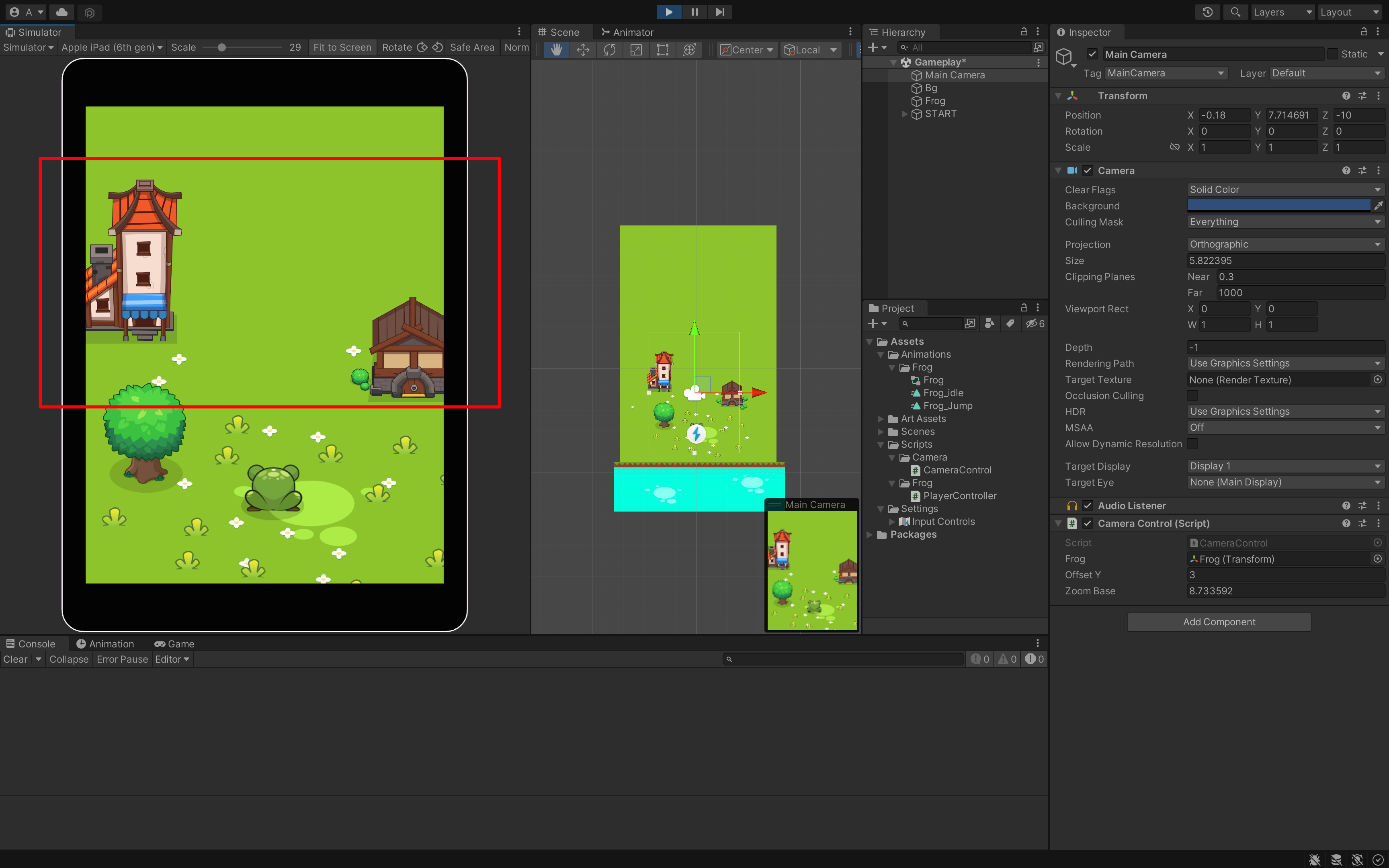

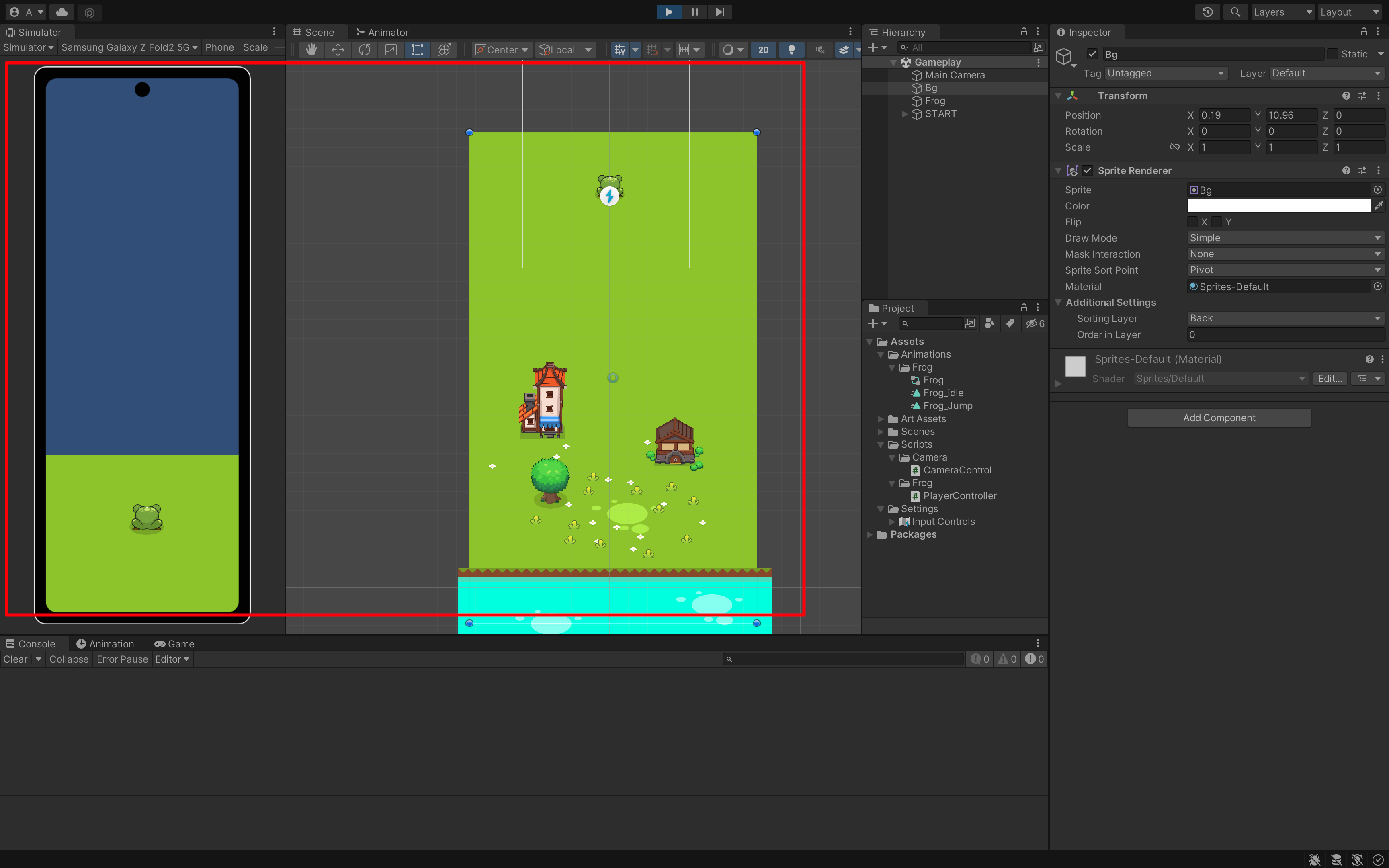

我们再换一个极端的手机机型。

所以，我希望它能看见更多，通过一个计算的方法，拿到比例，通过调高 size 的。同时我们调大这个 size 我们离下方也越来越远的过程。

1

同时，我希望这个比例也会影响我这个位移的差。所以，我们来进行进一步的调整。

6. 修复比例问题

切换回原本的 iPhone13 Pro max。

我们如何获得屏幕的比例呢？

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraControl : MonoBehaviour
{
    public Transform frog;  // 这个创建的类型，取决于我们想要用到 Unity 身上的哪些组件。
    // public GameObject frog;  // 如果使用 GameObject，我们就需要 GameObject.Transform 然后获取坐标，这样显然太复杂而麻烦。
    // 拿到 Transform 坐标之后呢？我们需要实时的跟随。
    // 作为摄像机跟随，如果跟青蛙保持在同一个更新的频率上，很可能会造成画面的抖动。
    // 因为，Update 是根据不同设备来进行更新的。
    // 所以，我希望在 Frog 更新它的坐标的下一帧，然后才更新相机的坐标位置。
    // 所以，我们使用周期函数 LateUpdate
    public float offsetY;
    // unity 中可以通过内置的 Screen，就可以获取得到它的宽和它的高
    private float ratio; // 用来计算比例
    private void Start() {
        ratio = Screen.height / Screen.width;
        Debug.Log(ratio);
    }
    private void LateUpdate()
    {
        // 在这里更新相机的 position；
        transform.position = new Vector3(transform.position.x, frog.transform.position.y + offsetY, transform.position.z);  // x and z 是保持不变。y 轴要有一个位移差。
        // 如果 y 轴完全等于我们青蛙的坐标会怎么样呢？「讲义有写」
    }

}

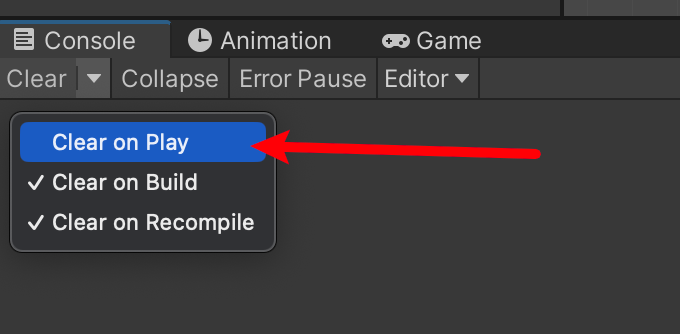

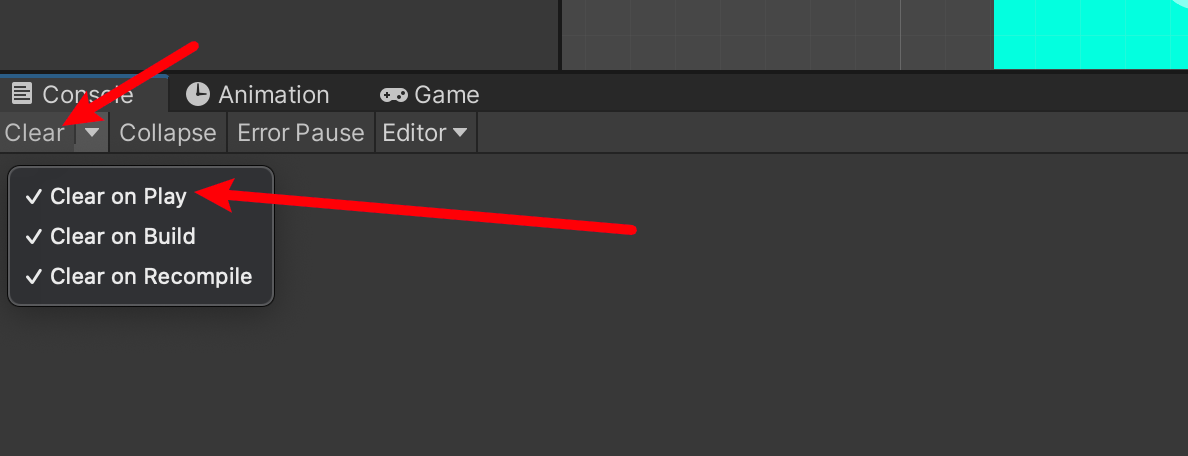

我们要暂时关闭 Unity 的历史清除功能。

1

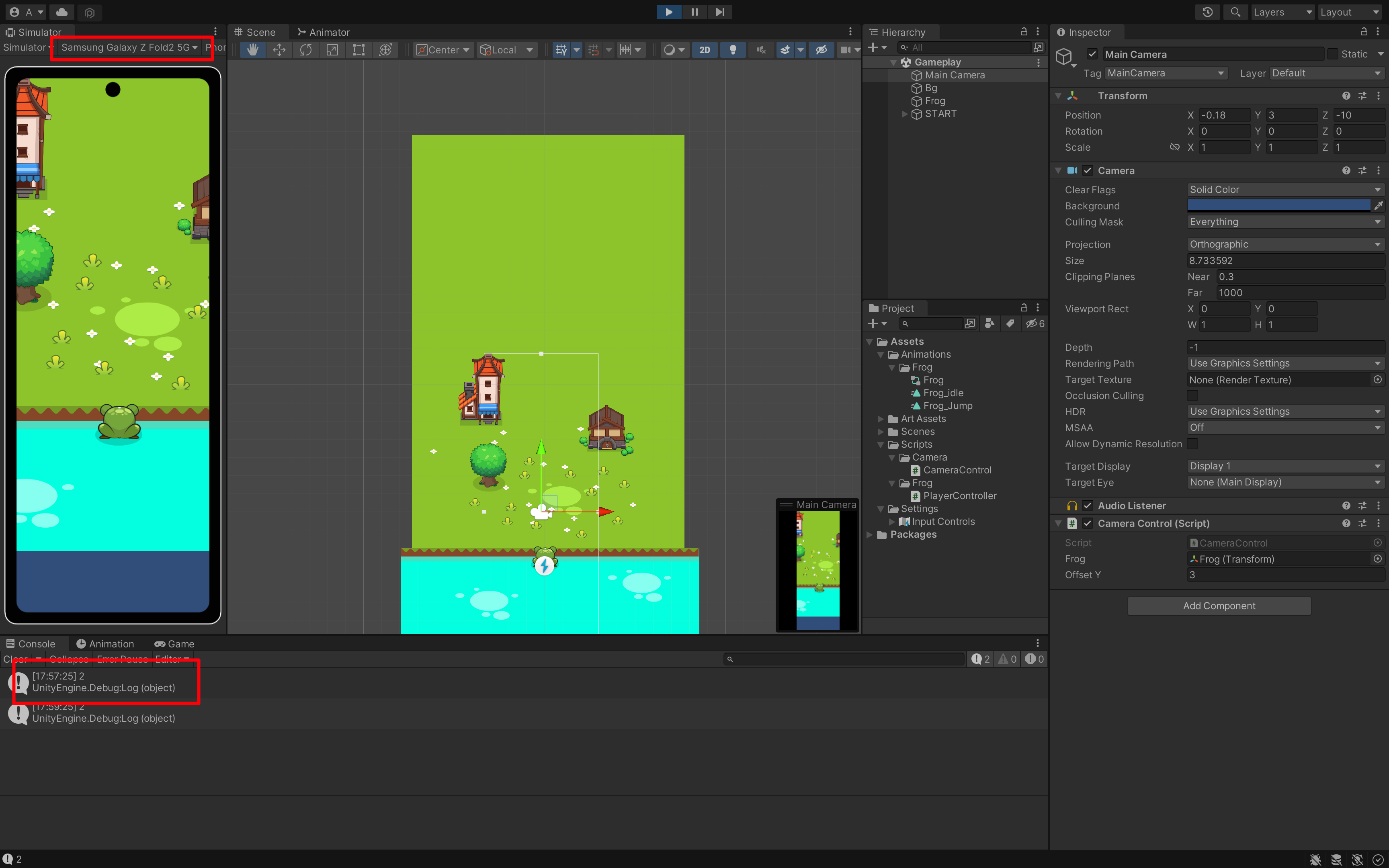

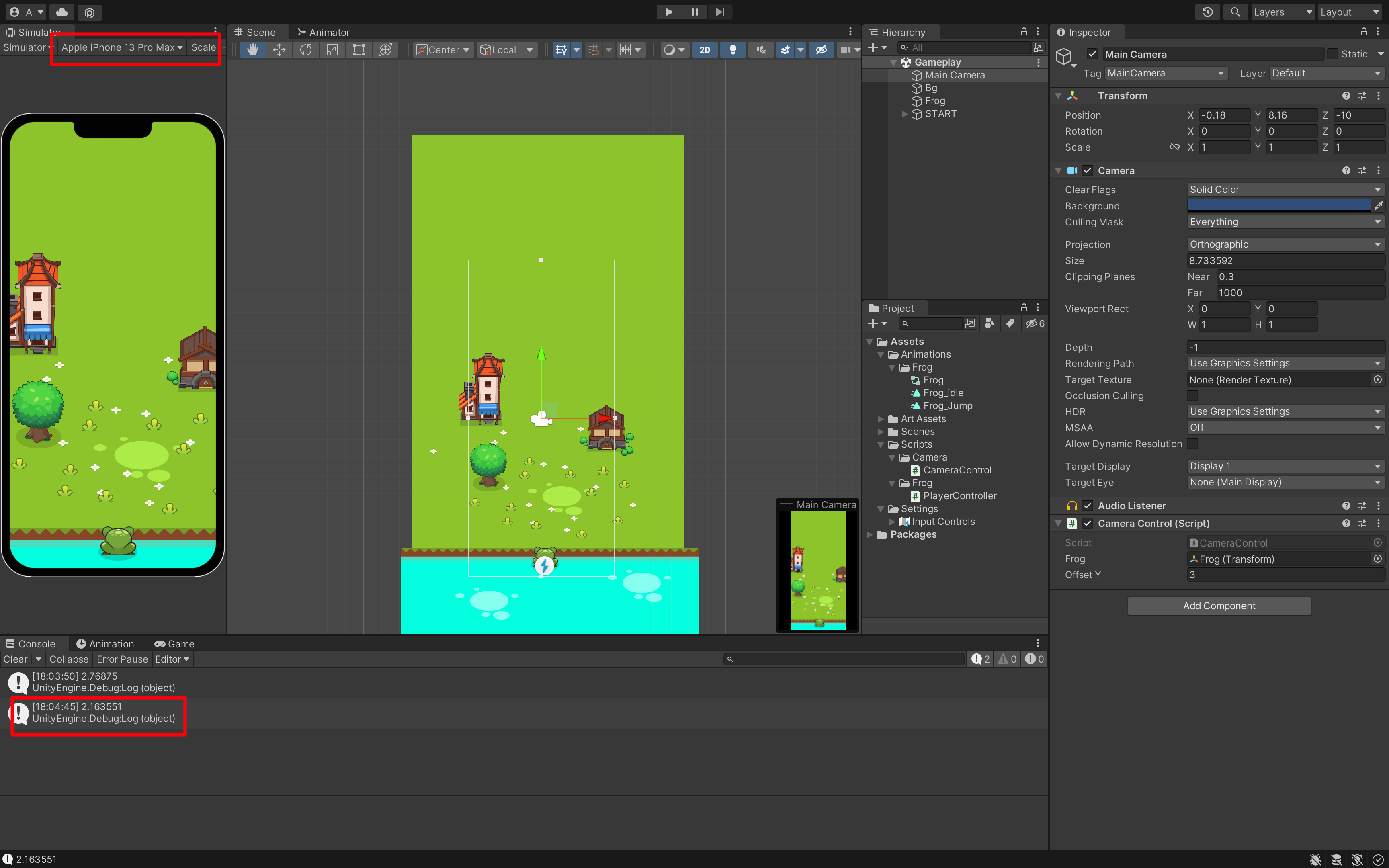

接下来运行，并观察比例：

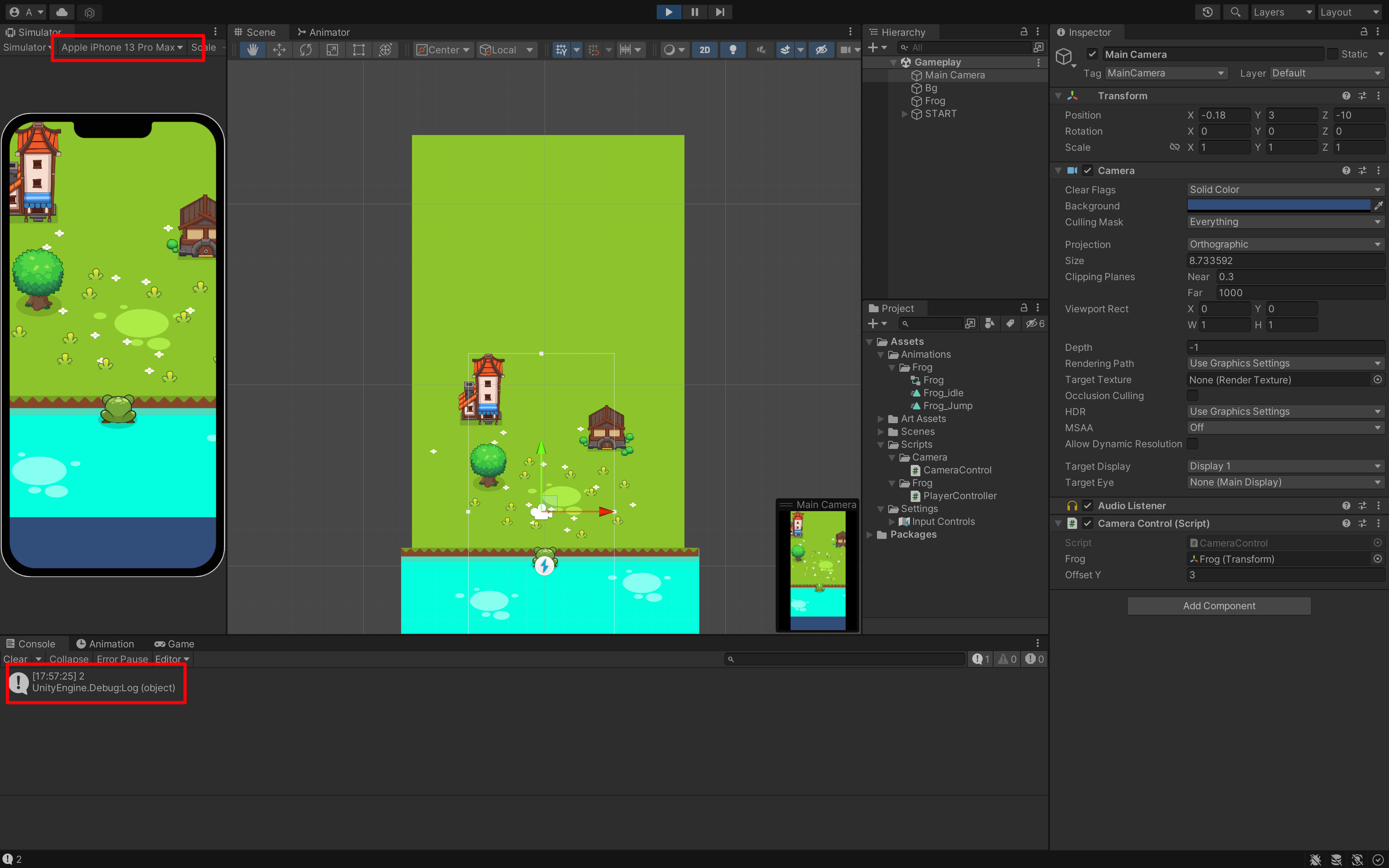

iPhone Pro Max

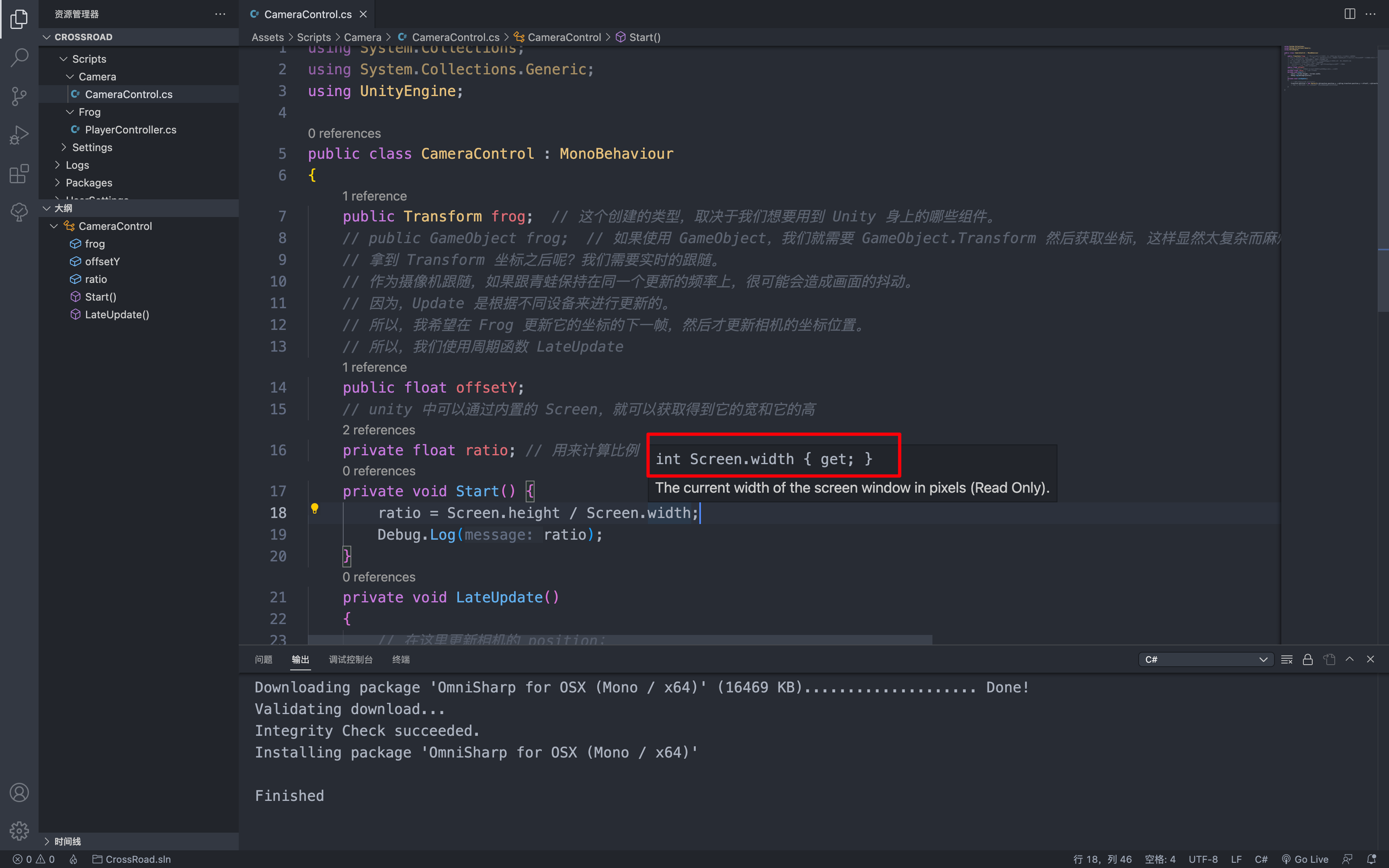

我们可以看见，每次输出的比例都是 2，但是这样的比例其实是不对的。

我们明知道它的宽和高不可能都是 2。——这是为什么呢？

因为，我们需要保证在计算的时候，要保证其中有一个是浮点数，现在都是 int。

所以，取整就会导致结果存在问题。

所以，解决方法，就是我们需要进行强制转换成 float：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraControl : MonoBehaviour
{
    public Transform frog;  // 这个创建的类型，取决于我们想要用到 Unity 身上的哪些组件。
    // public GameObject frog;  // 如果使用 GameObject，我们就需要 GameObject.Transform 然后获取坐标，这样显然太复杂而麻烦。
    // 拿到 Transform 坐标之后呢？我们需要实时的跟随。
    // 作为摄像机跟随，如果跟青蛙保持在同一个更新的频率上，很可能会造成画面的抖动。
    // 因为，Update 是根据不同设备来进行更新的。
    // 所以，我希望在 Frog 更新它的坐标的下一帧，然后才更新相机的坐标位置。
    // 所以，我们使用周期函数 LateUpdate
    public float offsetY;
    // unity 中可以通过内置的 Screen，就可以获取得到它的宽和它的高
    private float ratio; // 用来计算比例
    private void Start()
    {
        ratio = (float)Screen.height / (float)Screen.width;
        Debug.Log(ratio);
    }
    private void LateUpdate()
    {
        // 在这里更新相机的 position；
        transform.position = new Vector3(transform.position.x, frog.transform.position.y + offsetY, transform.position.z);  // x and z 是保持不变。y 轴要有一个位移差。
        // 如果 y 轴完全等于我们青蛙的坐标会怎么样呢？「讲义有写」
    }

}





























接着，我们再进行测试一下：

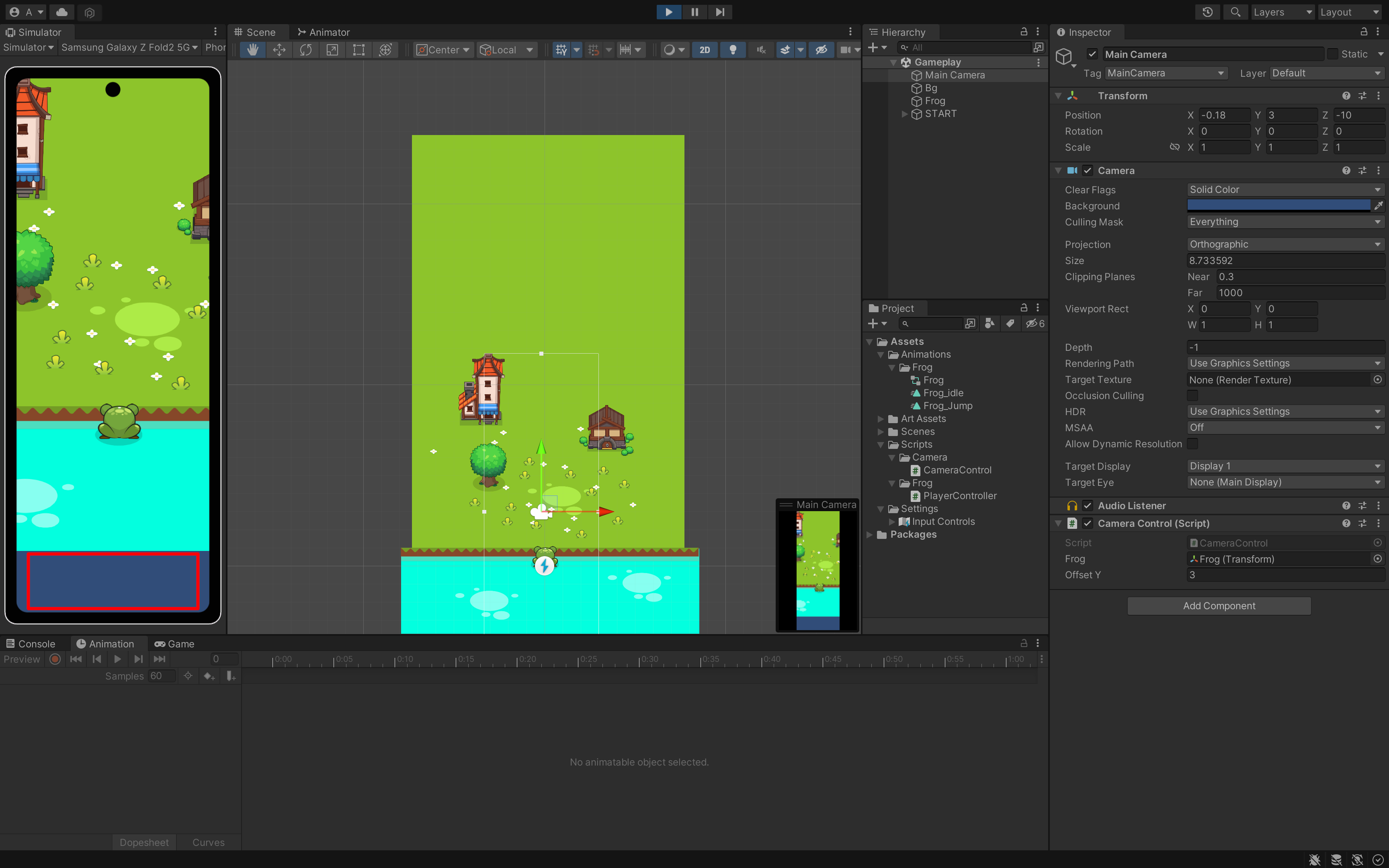

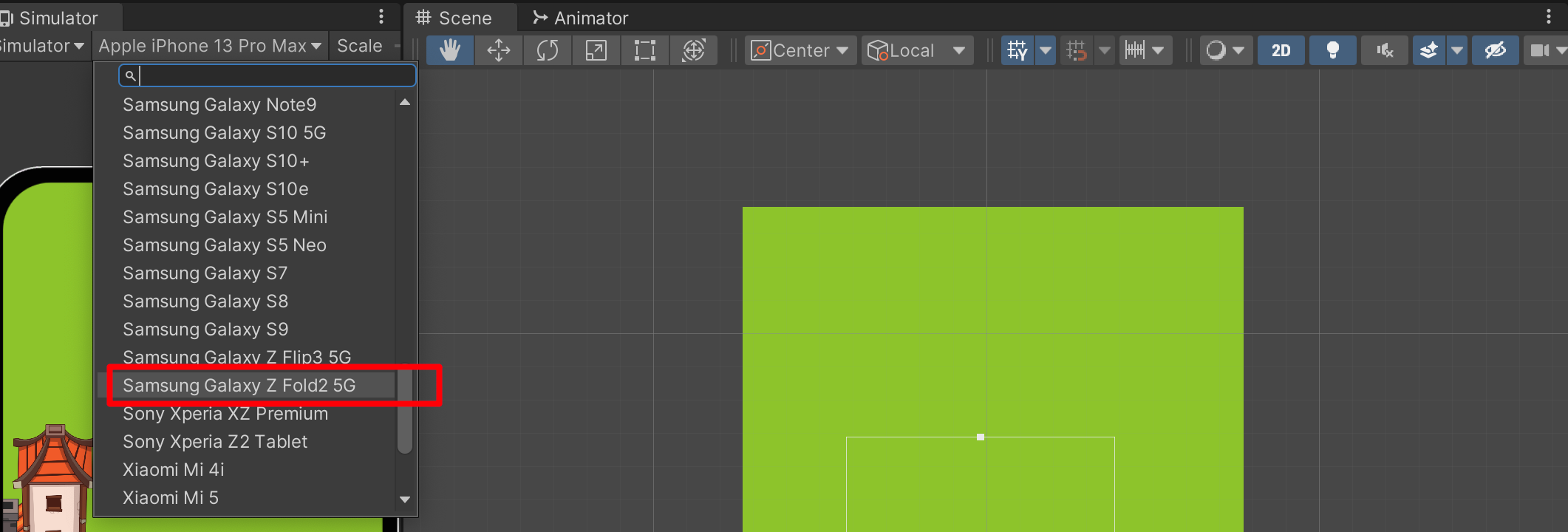

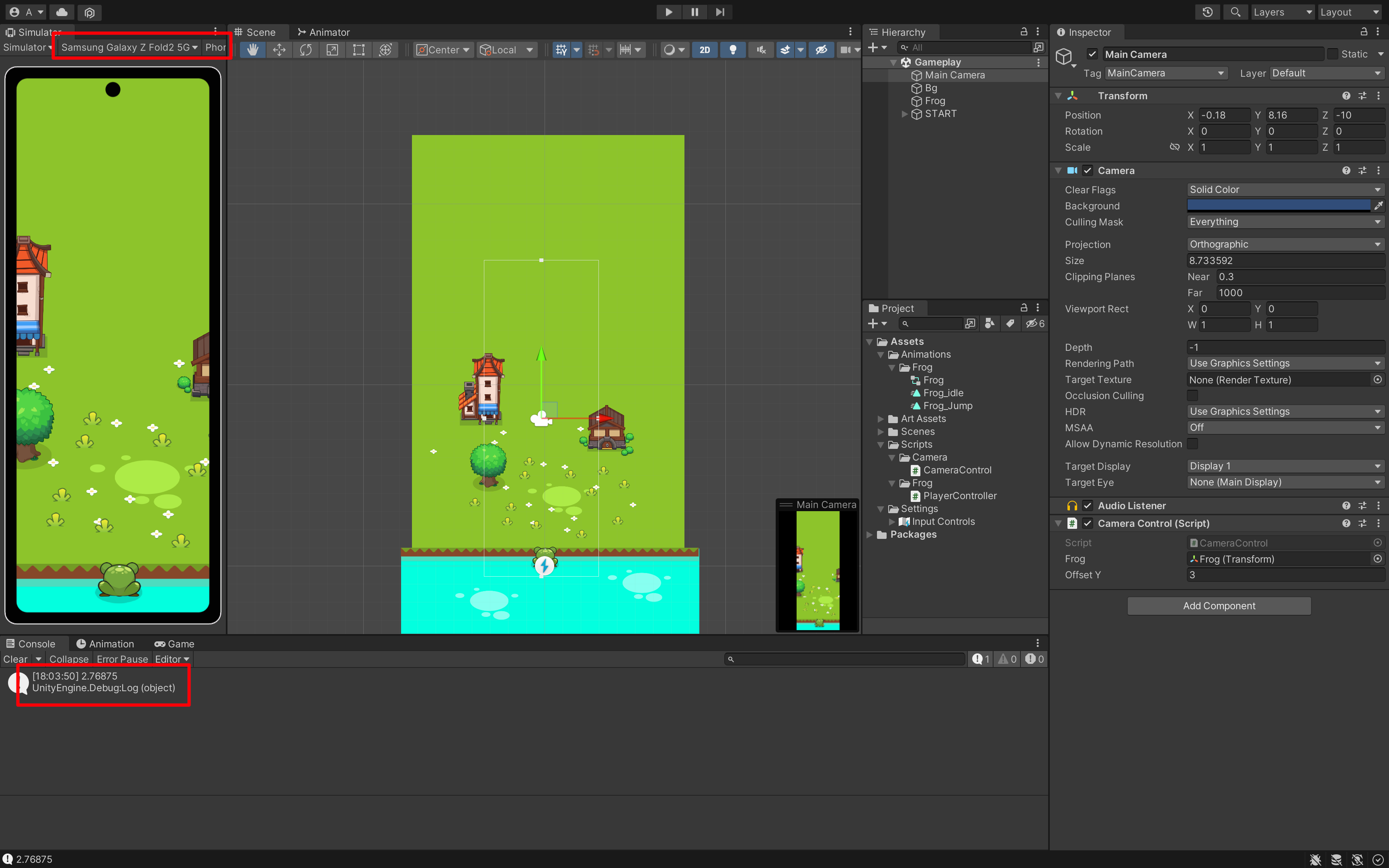

Samsung Galaxy Z Fold2 5G

所以，我们可以看出来比例是在进行不断的变化的。

那么我们如何做这件事情呢？

我们把比例给到我们坐标差值 offsetY：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraControl : MonoBehaviour
{
    public Transform frog;  // 这个创建的类型，取决于我们想要用到 Unity 身上的哪些组件。
    public float offsetY;
    // unity 中可以通过内置的 Screen，就可以获取得到它的宽和它的高
    private float ratio; // 用来计算比例
    private void Start()
    {
        ratio = (float)Screen.height / (float)Screen.width;
        Debug.Log(ratio);
    }
    private void LateUpdate()
    {
        // 在这里更新相机的 position；
        transform.position = new Vector3(transform.position.x, frog.transform.position.y + offsetY * ratio, transform.position.z);  // x and z 是保持不变。y 轴要有一个位移差。
        // 如果 y 轴完全等于我们青蛙的坐标会怎么样呢？「讲义有写」
    }

}























这样保证我这个高度，都是同一样的比例。

那么我，我们摄像机的的位置要怎么处理呢？

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraControl : MonoBehaviour
{
    public Transform frog;  // 这个创建的类型，取决于我们想要用到 Unity 身上的哪些组件。
    public float offsetY;
    // unity 中可以通过内置的 Screen，就可以获取得到它的宽和它的高
    private float ratio; // 用来计算比例
    public float zoomBase;  // 我们需要一个基础的比例
    private void Start()
    {
        ratio = (float)Screen.height / (float)Screen.width;
        // Debug.Log(ratio);
        // 我们既然有这个比例，用基础的数值，乘以比例、乘以一半
        Camera.main.orthographicSize = zoomBase * ratio * 0.5f; // 使用这个代码就可以获取 Unity 当中被标记为 Main Camera 的主相机
    }
    private void LateUpdate()
    {
        // 在这里更新相机的 position；
        transform.position = new Vector3(transform.position.x, frog.transform.position.y + offsetY * ratio, transform.position.z);  // x and z 是保持不变。y 轴要有一个位移差。
        // 如果 y 轴完全等于我们青蛙的坐标会怎么样呢？「讲义有写」
    }

}

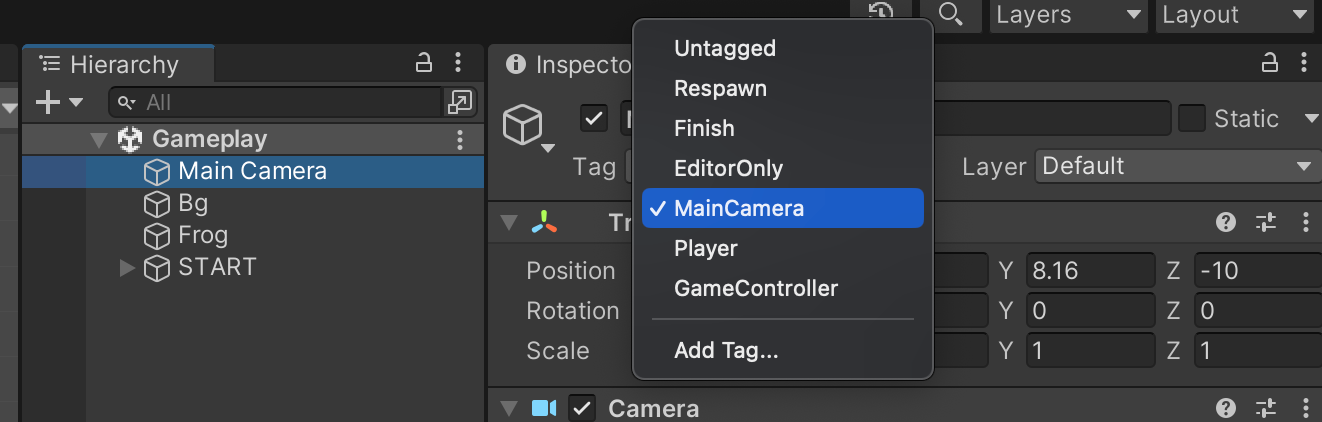

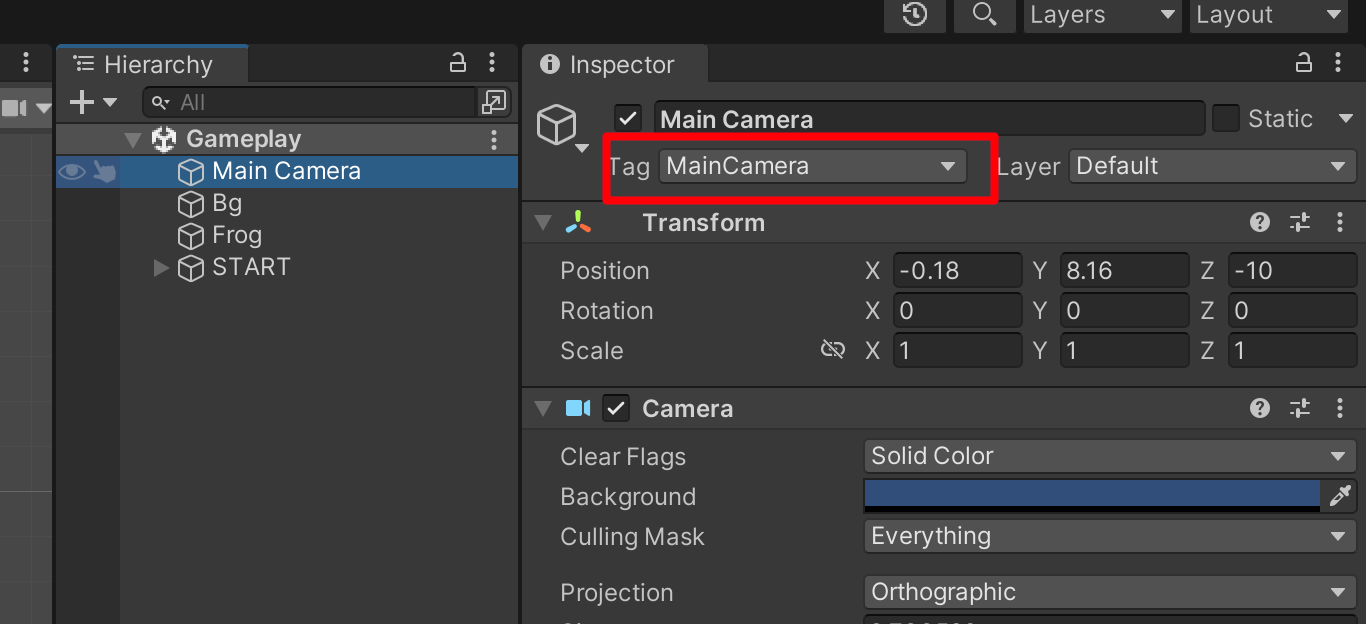

相机被标记为 MainCamera
相机被标记为 MainCamera

这个是一个固定的标签，代表是一个主摄像机。

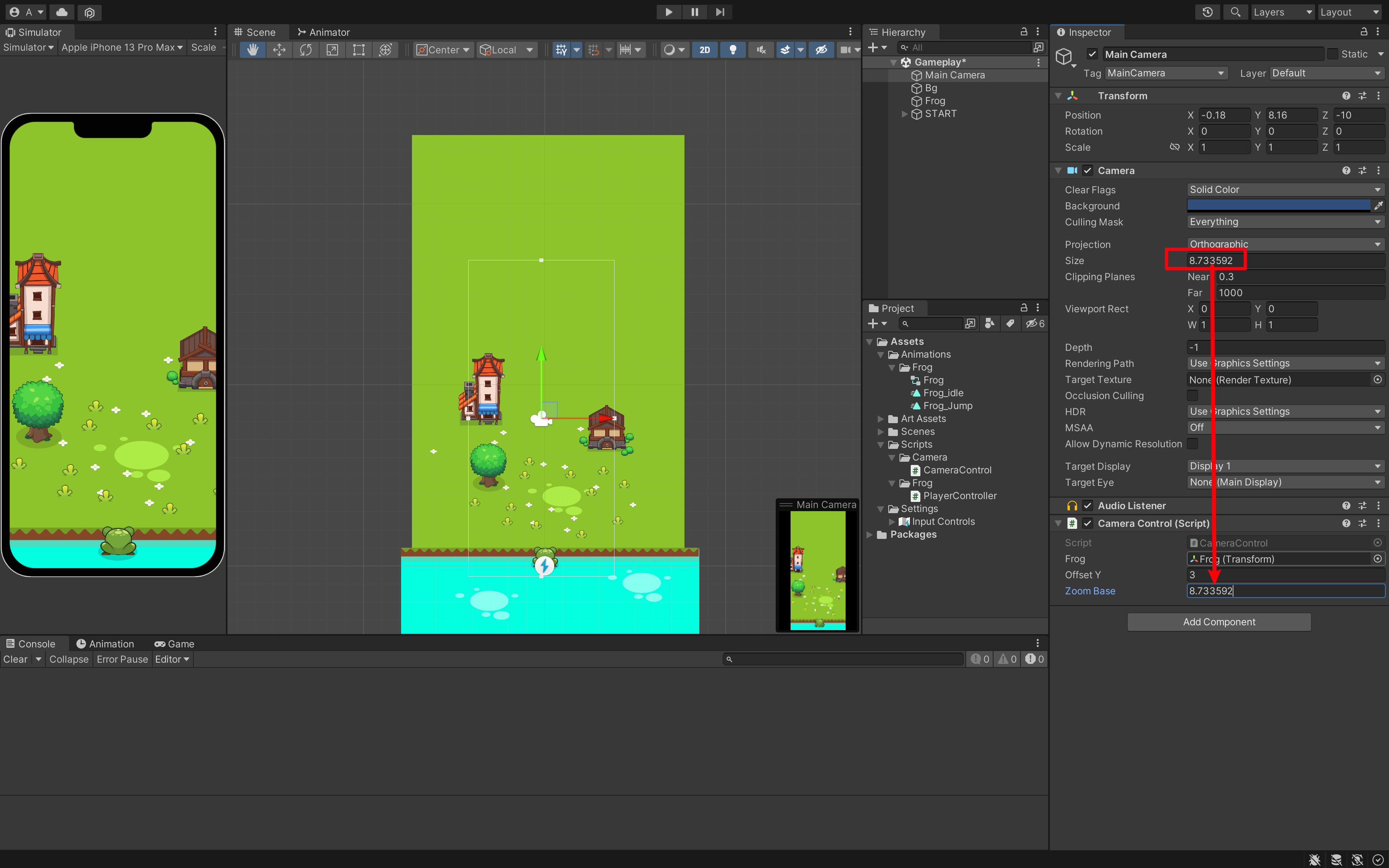

回到我们的 Unity 进行设置我们的 Zoom Base：

接下来，可以运行测试了。

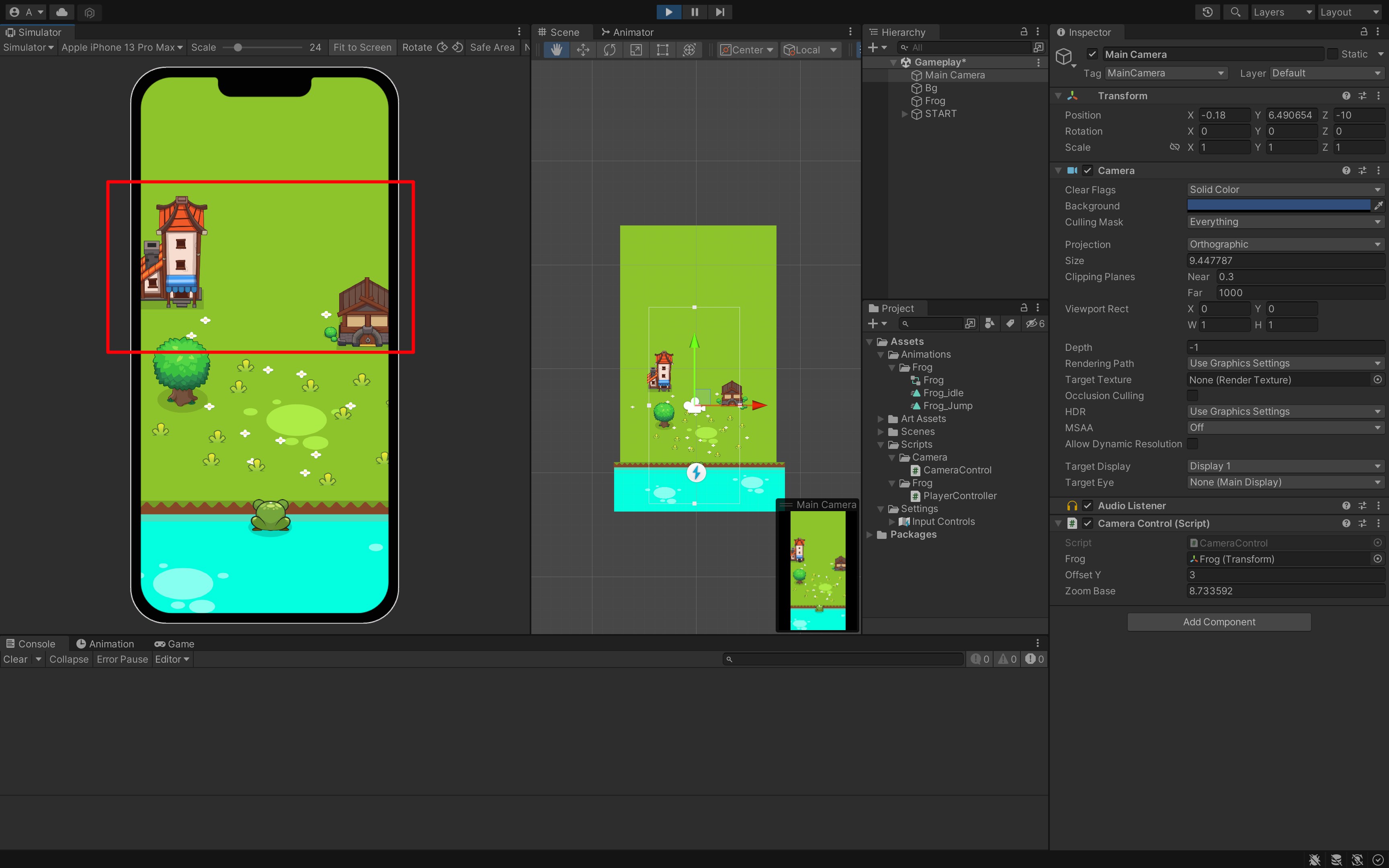

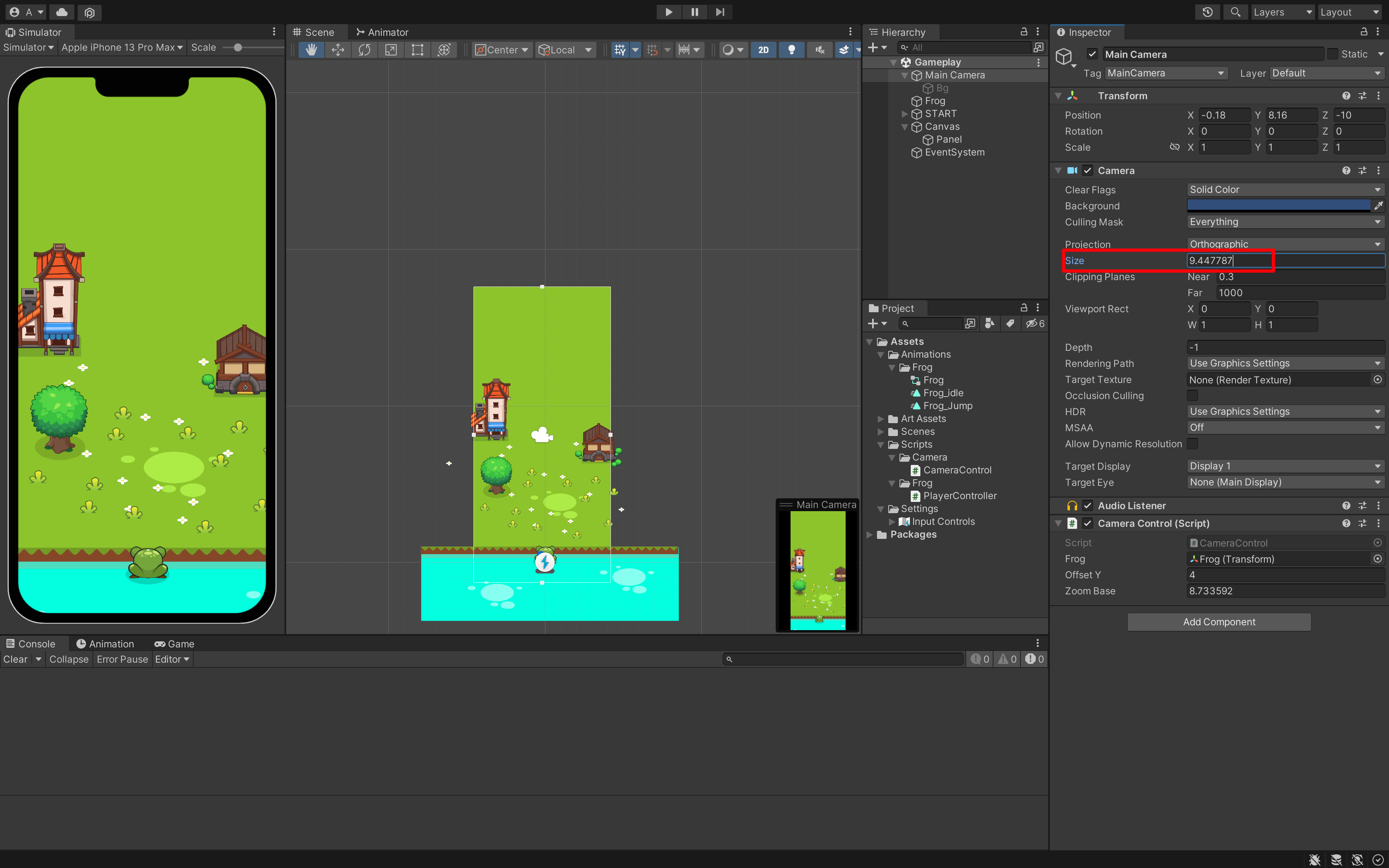

iPhone13 Pro Max

记住这个画面

现在我们可以看见，画面是一样的，类似的。这样我们实现了，不同设备显示的画面比例。

不会因为设备宽而看到更宽，通这种方式适配各种设备显示。

当然，现在还是存在问题。

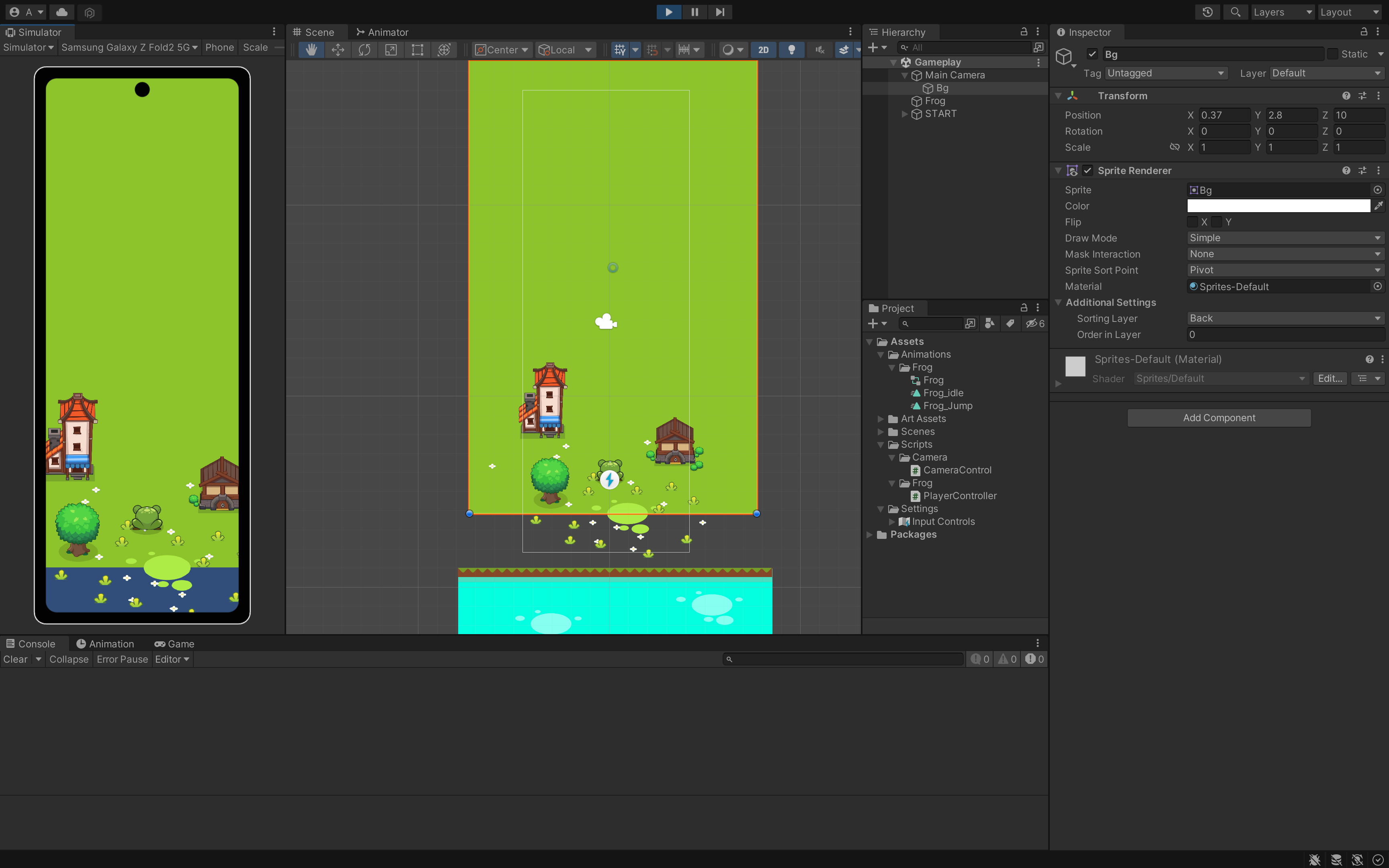

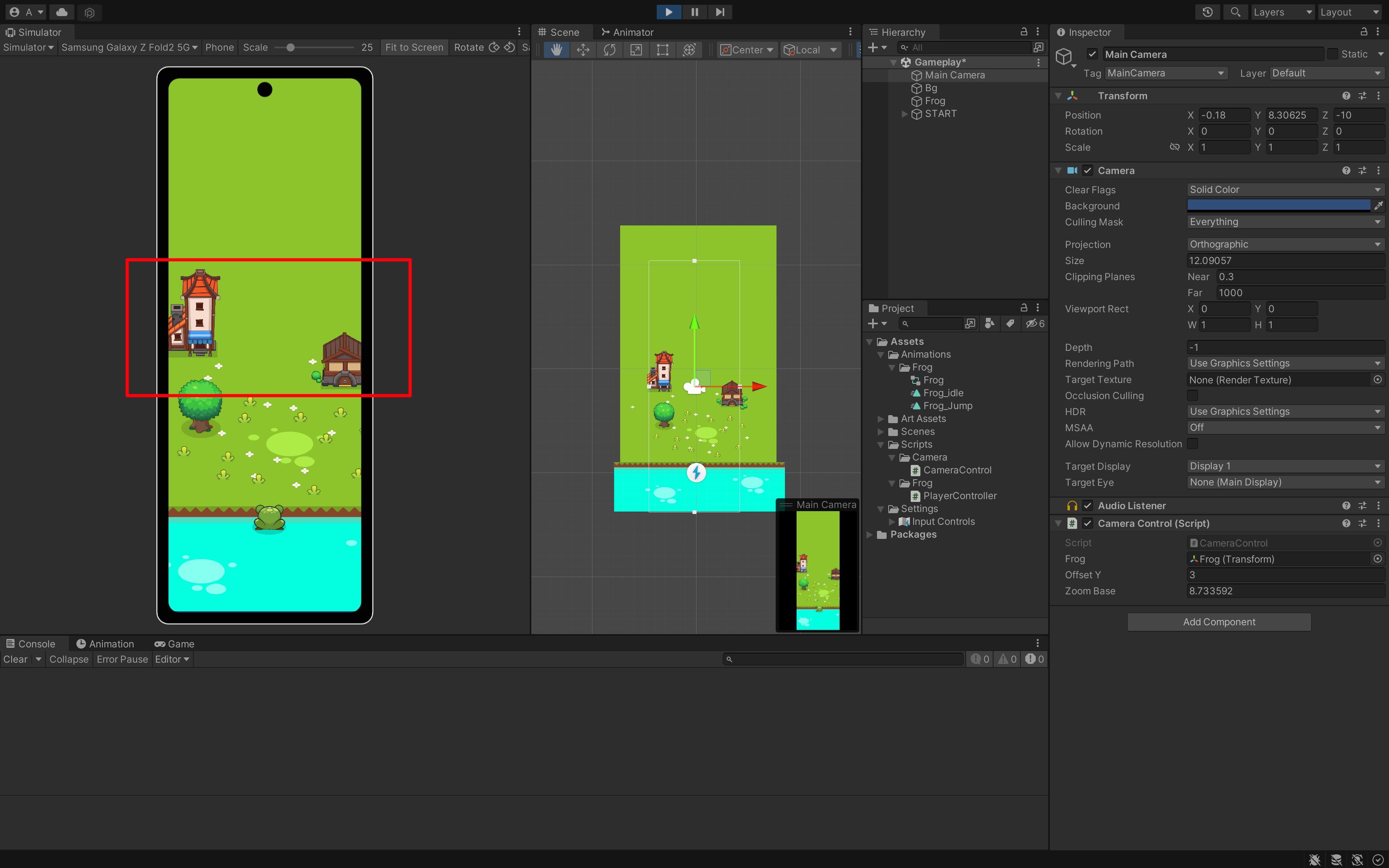

如果换到更长的设备，我试一试看。

虽然，上面实现了跟随。但是我们的背景有限，如何解决玩家长时间玩游戏呢？背景显然不有确切的数据。

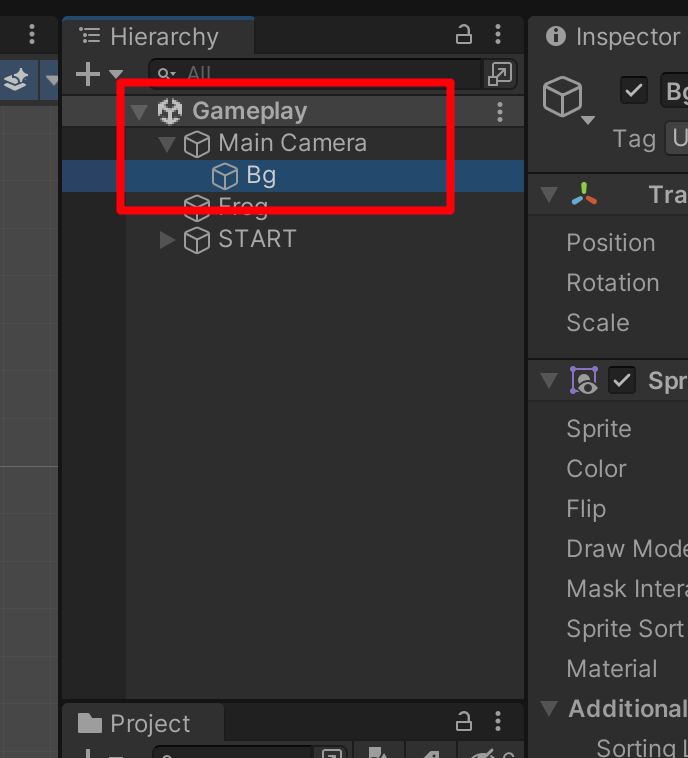

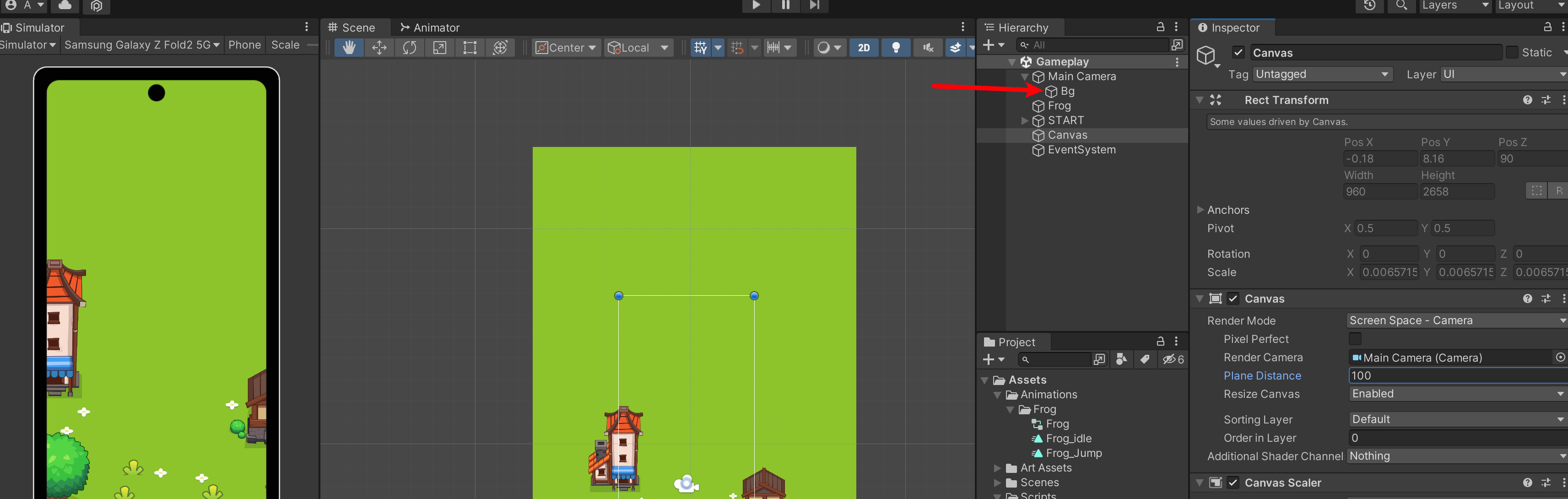

有同学会说，把摄像机和背景放在一起，也就是背景挂在相机上。我们来试一试：

父级物体移动子物体也会移动。

这就出现了另外一种问题：我们的宽度不能完全适配。

尤其是 Sprite Renderer，很难动态的去调节他的高度和宽度。

在 Unity 中我们还有另外一套工具来实现。——覆盖整个屏幕的 UI 组件。

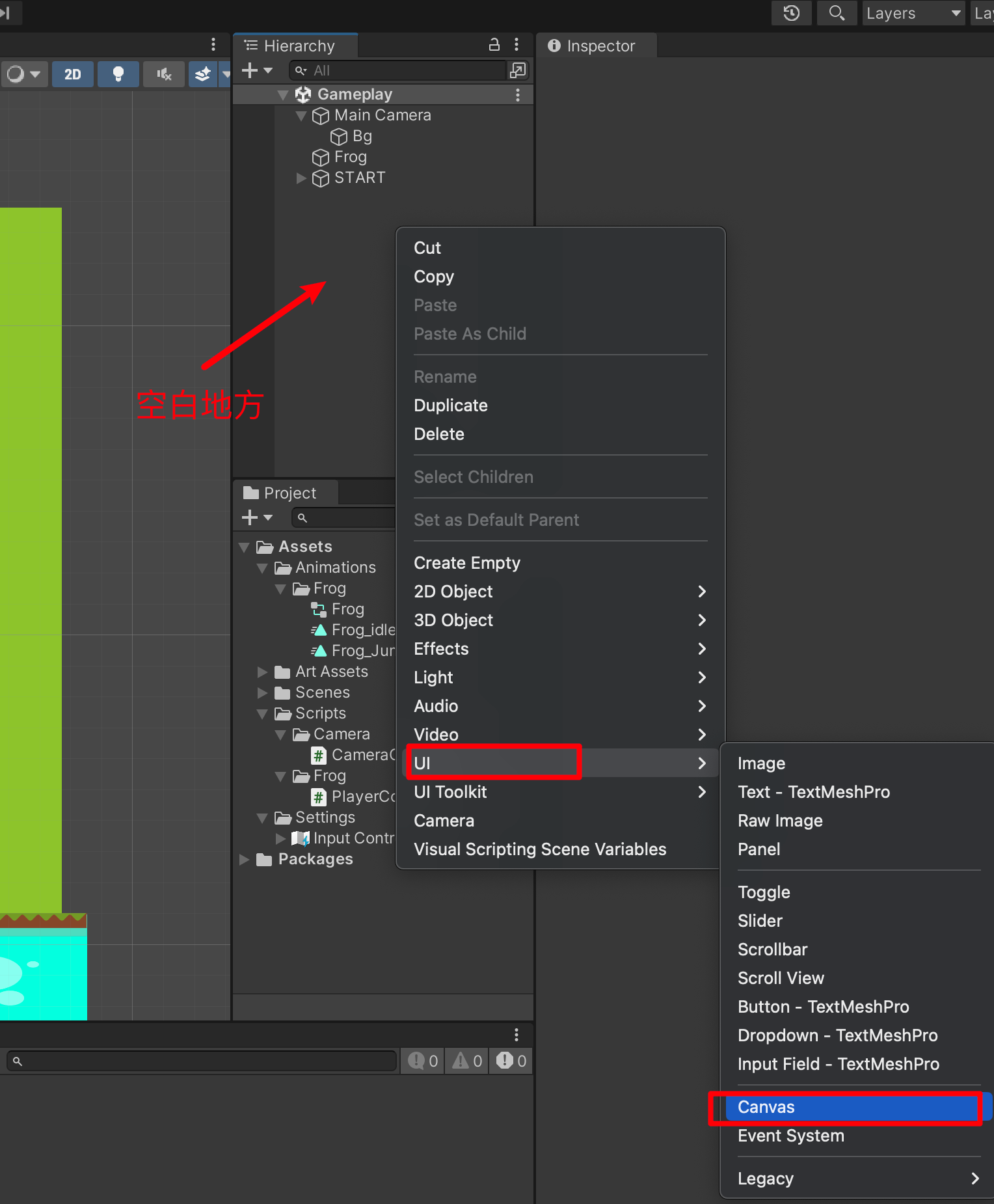

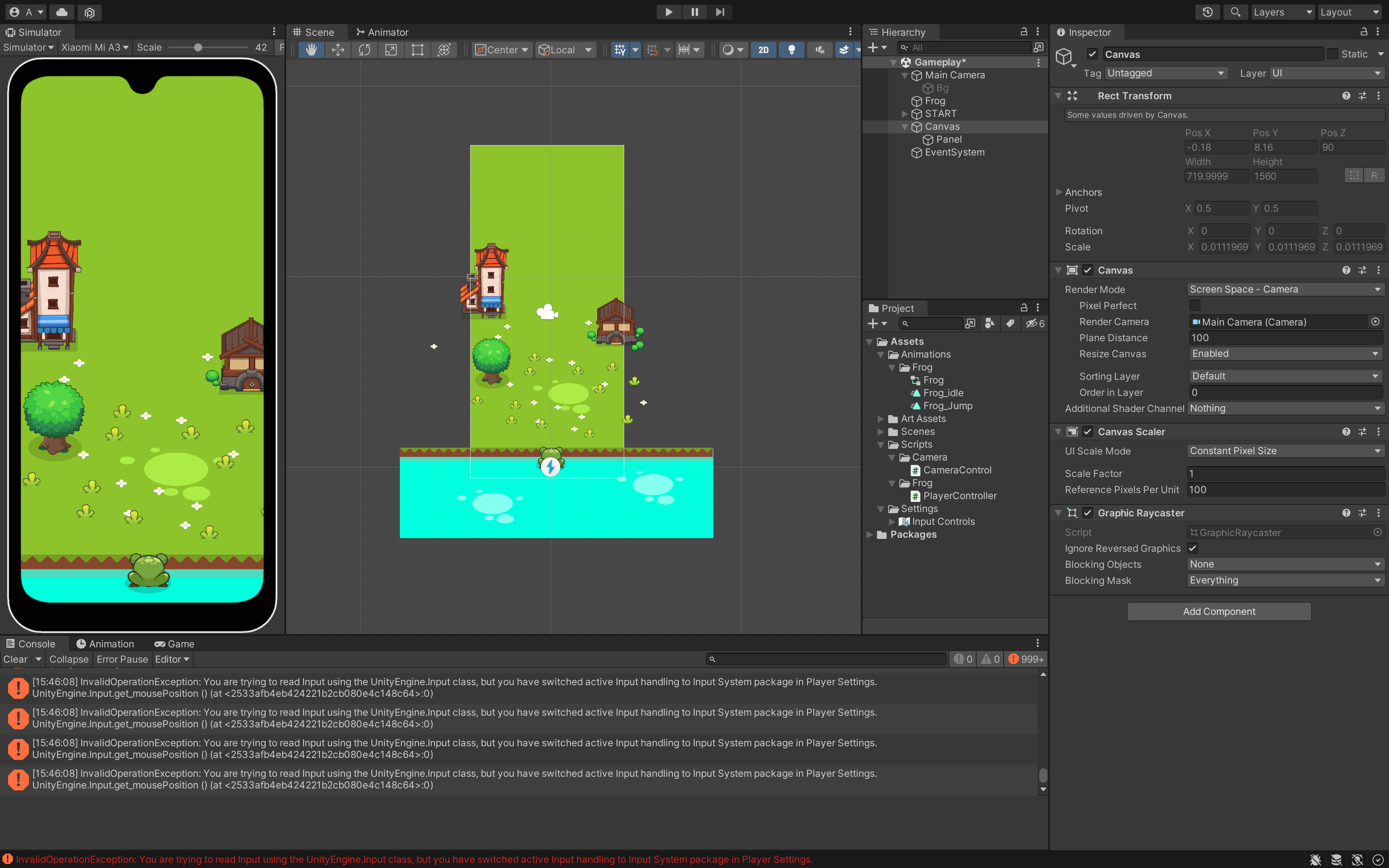

7. Canvas

一般来说，我们游戏的分数、名称等，并不需要跟随我们的屏幕，而是固定。「不管是主机游戏还是手机游戏」

所以，我们使用 Canvas 实时覆盖我们的画面。

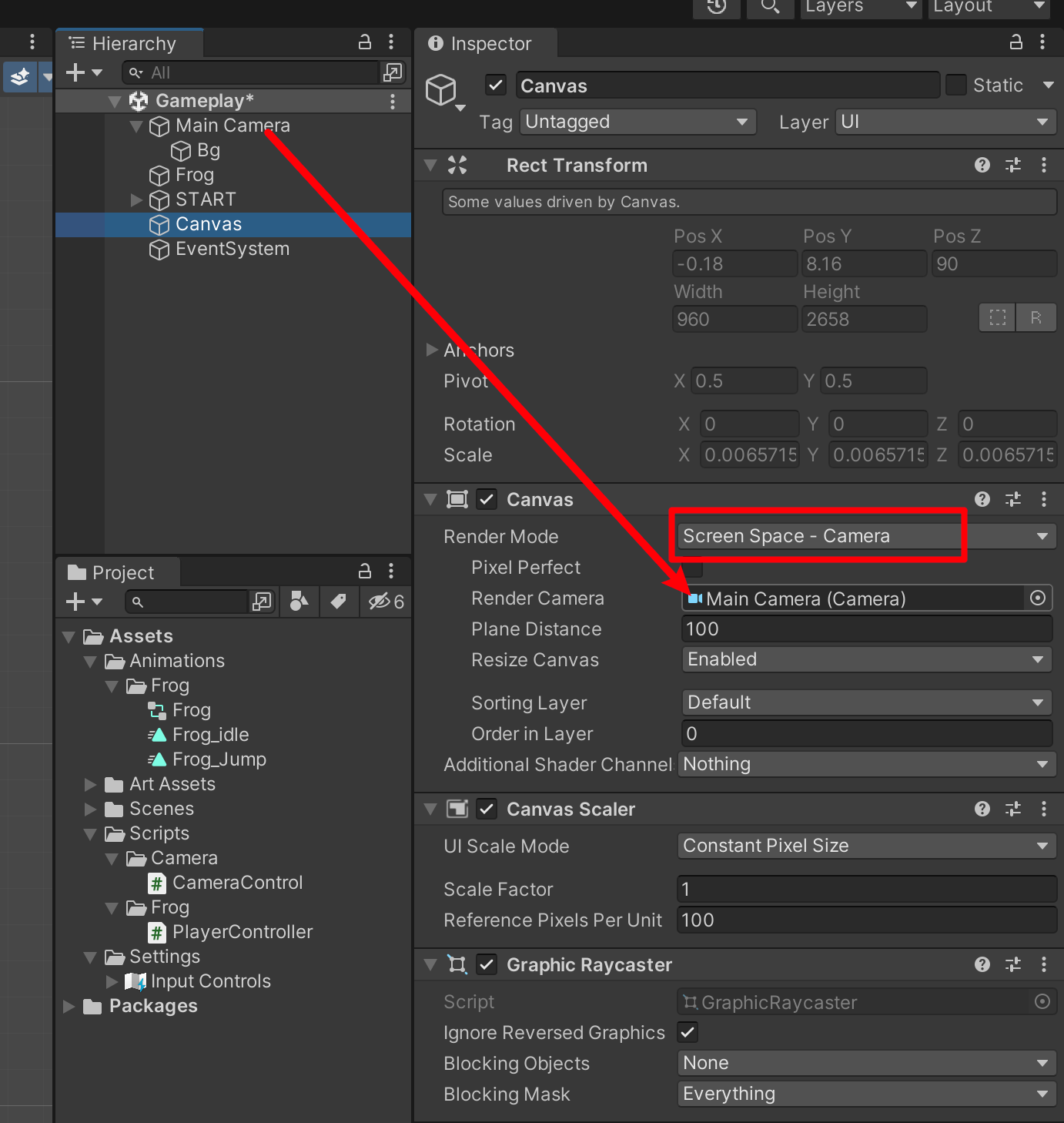

  • Render Mode：Overlay 覆盖在我屏幕的最上方，所以没有任何东西可以阻挡他，这个非常适合我表面的 UI。「得分、按钮」
  • Camera 根据我们的摄像机，这个摄像机的范围，需要我设置，哪个摄像机是主要摄像机。「把我们的 Main Camera 拖进去」

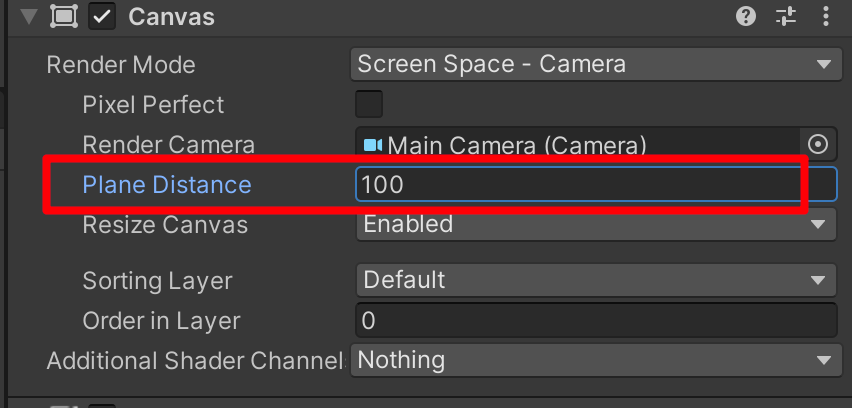

我们这个时候可以看见 Plane Distance 是 100。

也就是说，它距离我的摄像机有一百米那么远。还记得么，越远的距离，是越靠后的。

这个越远的距离，越靠后。所以，我们也可以选择 Sorting Layer，目前是 Default 也就是最底下的那层。

所以，我们只要在 BG 那层：

其实就是删除 Bg，在 Canvas 上有一个可以覆盖整个屏幕的背景。

这样，Canvas 就会根据我的范围，去修改这个 UI 面板。

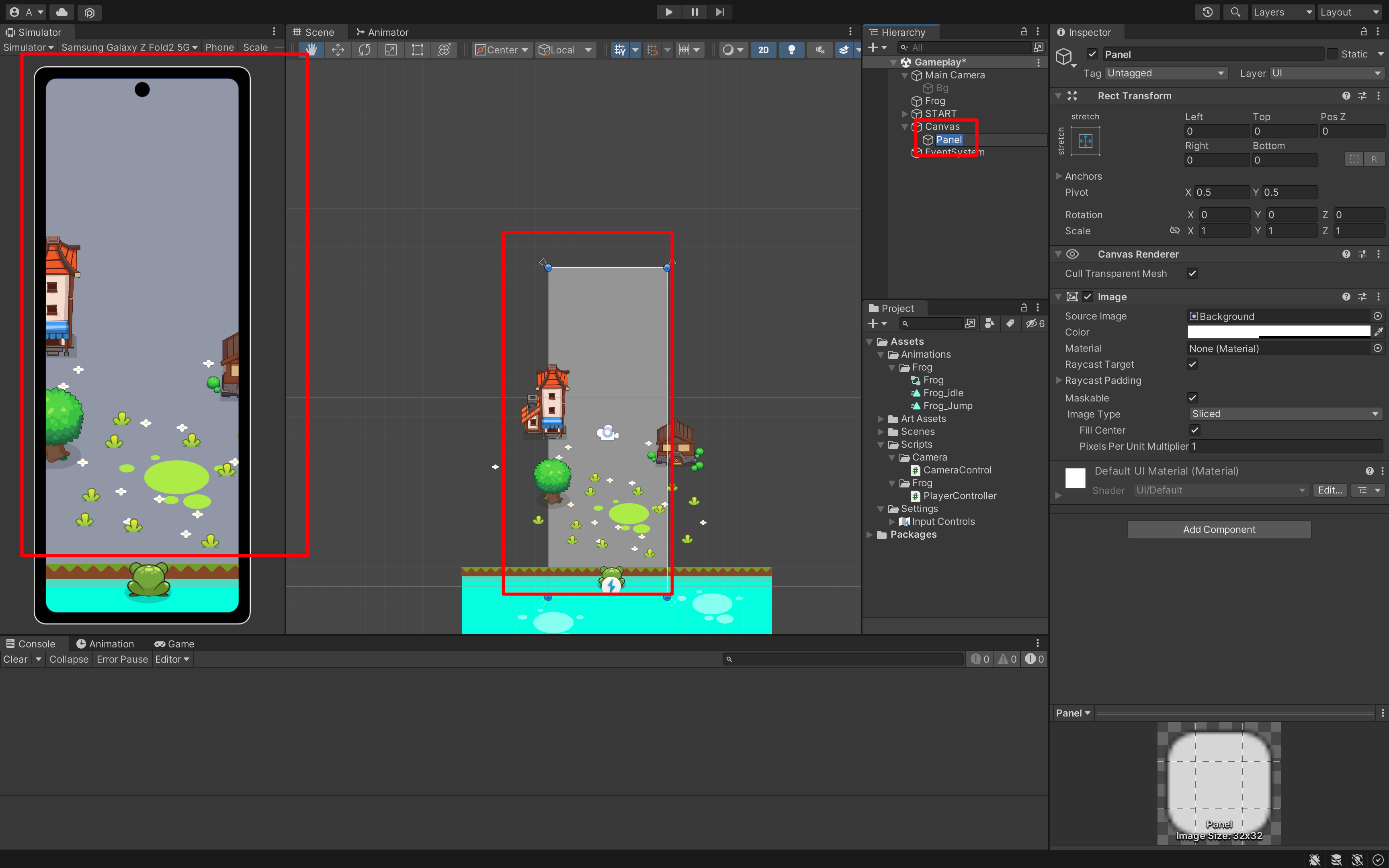

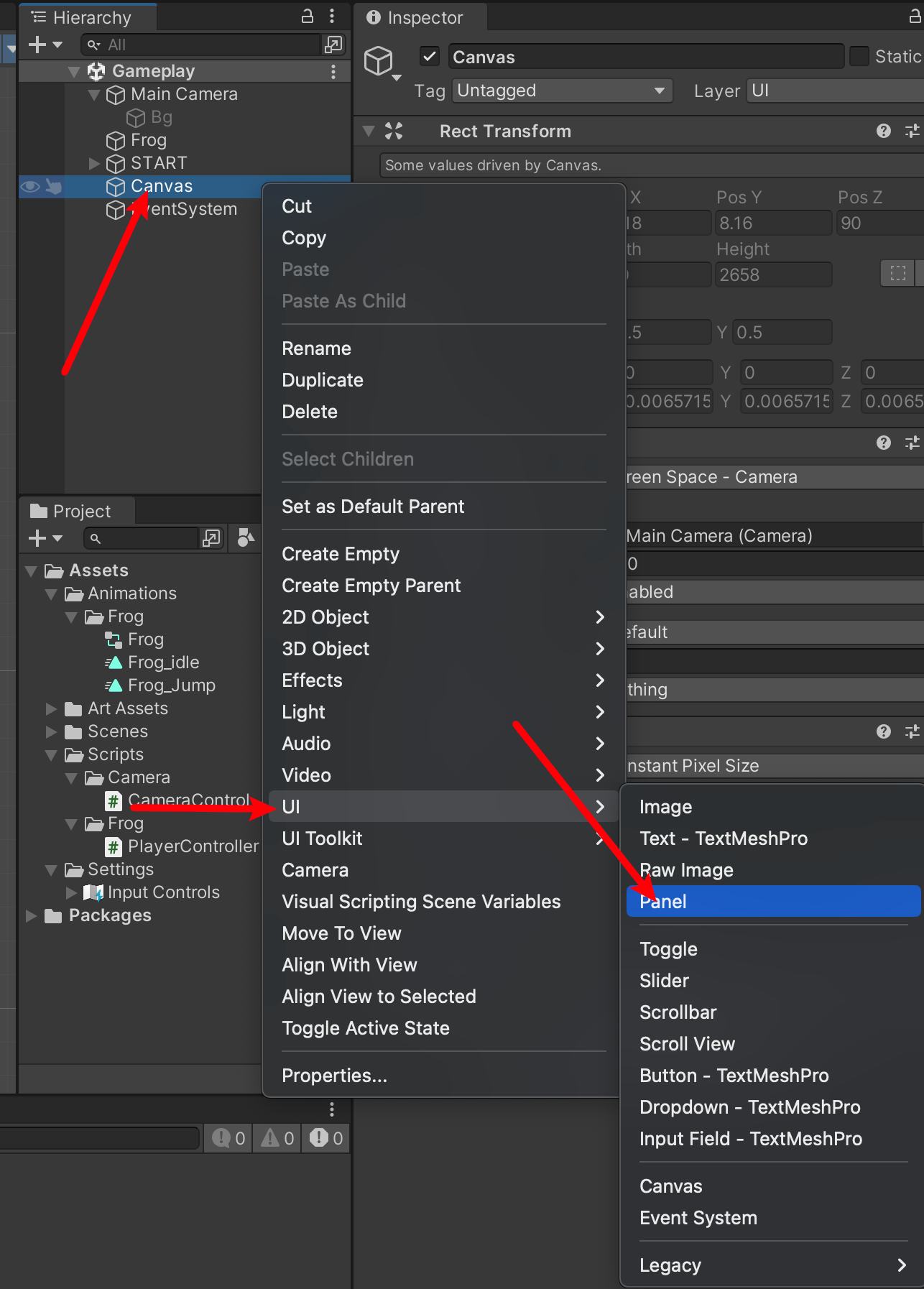

8. Panel

1

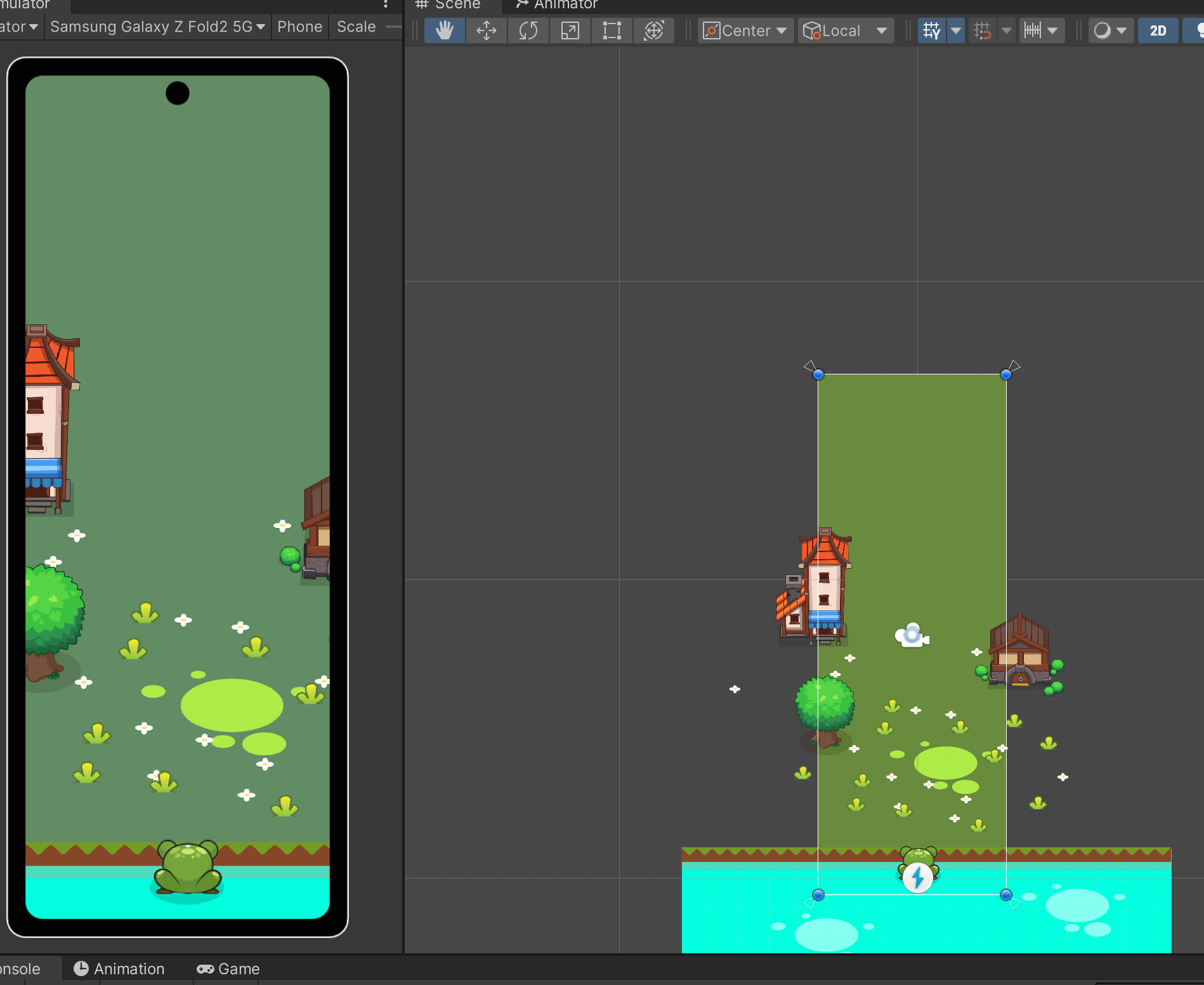

可以很直观看见，Panel 已经很直观的覆盖我们的屏幕了。

接着你可以换任意设备，你会发现 Panel 会覆盖我整个设备。——这就是我们想要的效果。

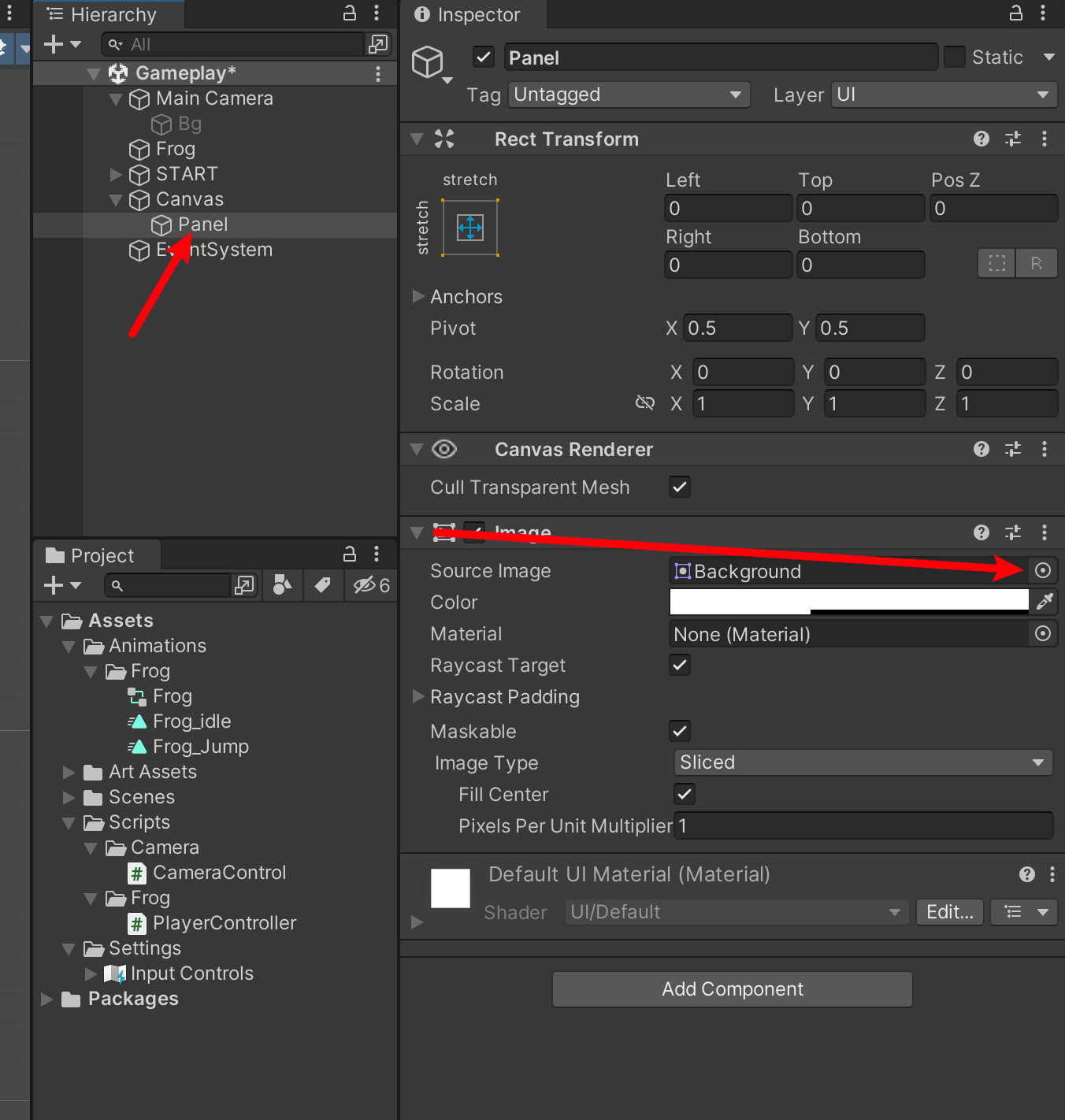

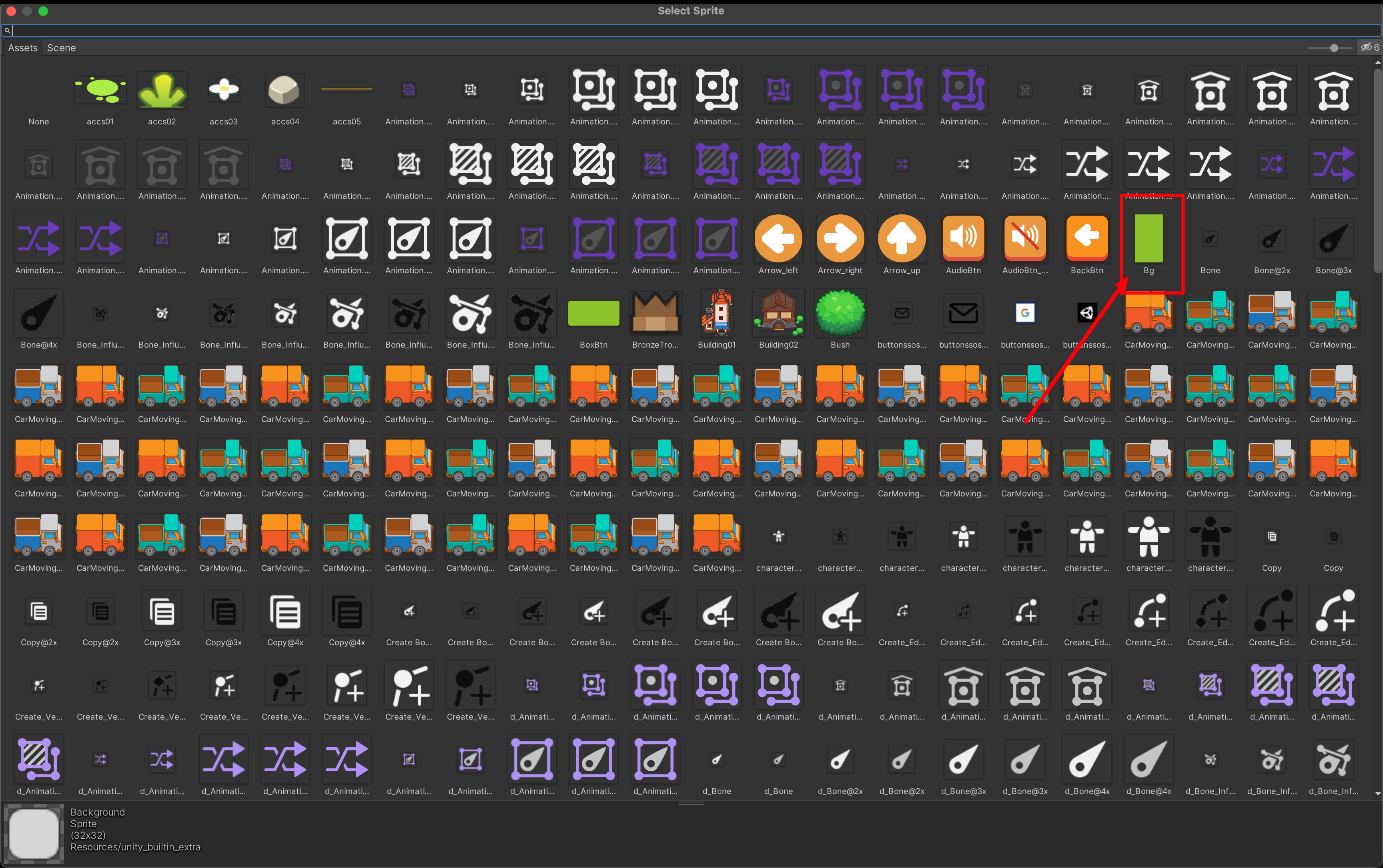

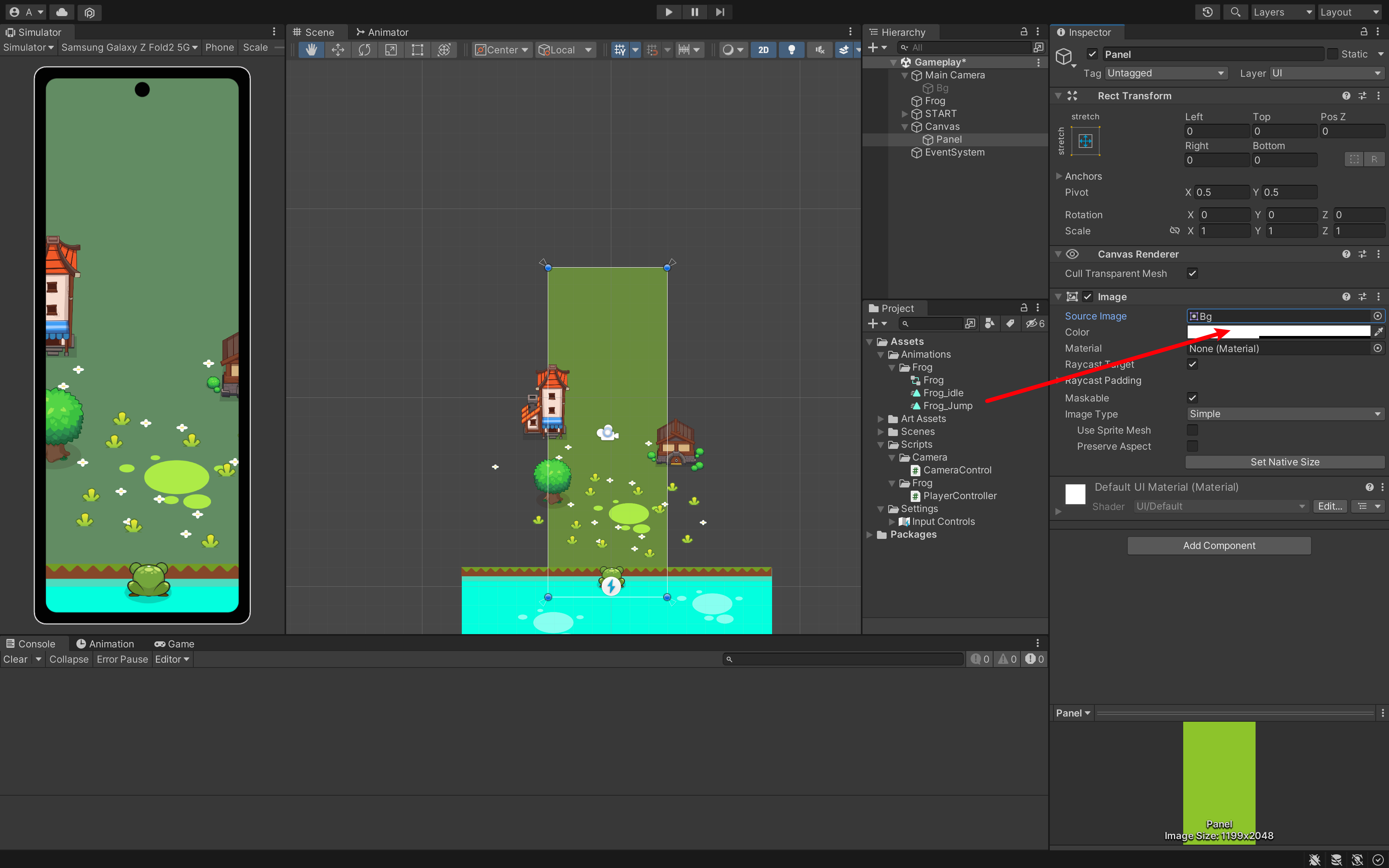

9. 添加背景

1

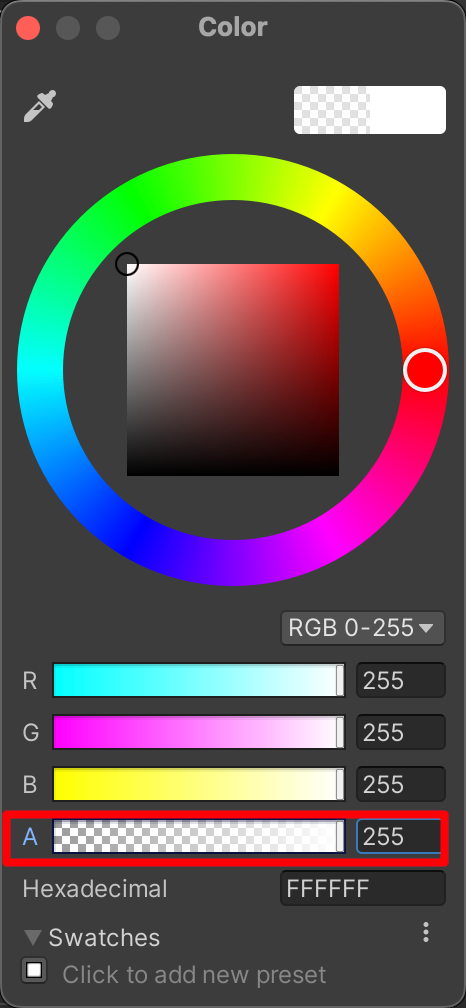

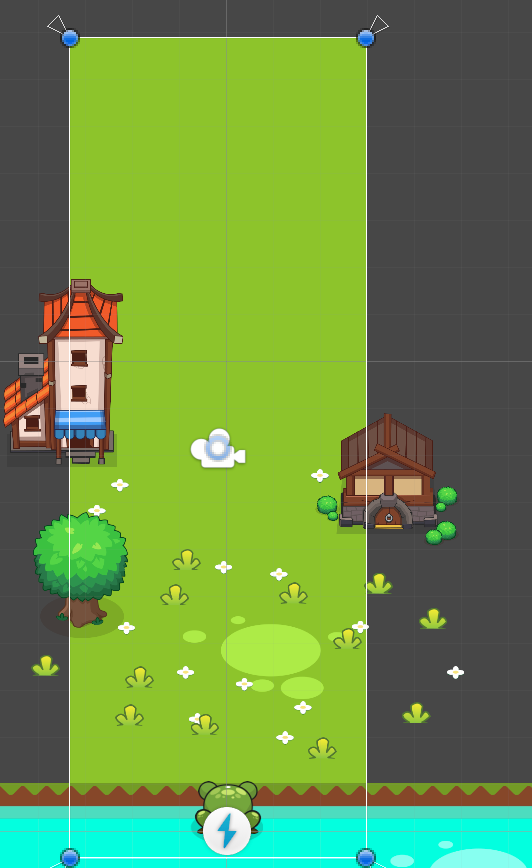

这样就实现了 Canvas 跟随我摄像机的渲染，保持在很远的距离，在最底下的。从这个绿色图片，填充我的摄像机。

接下来，我们测试一下。

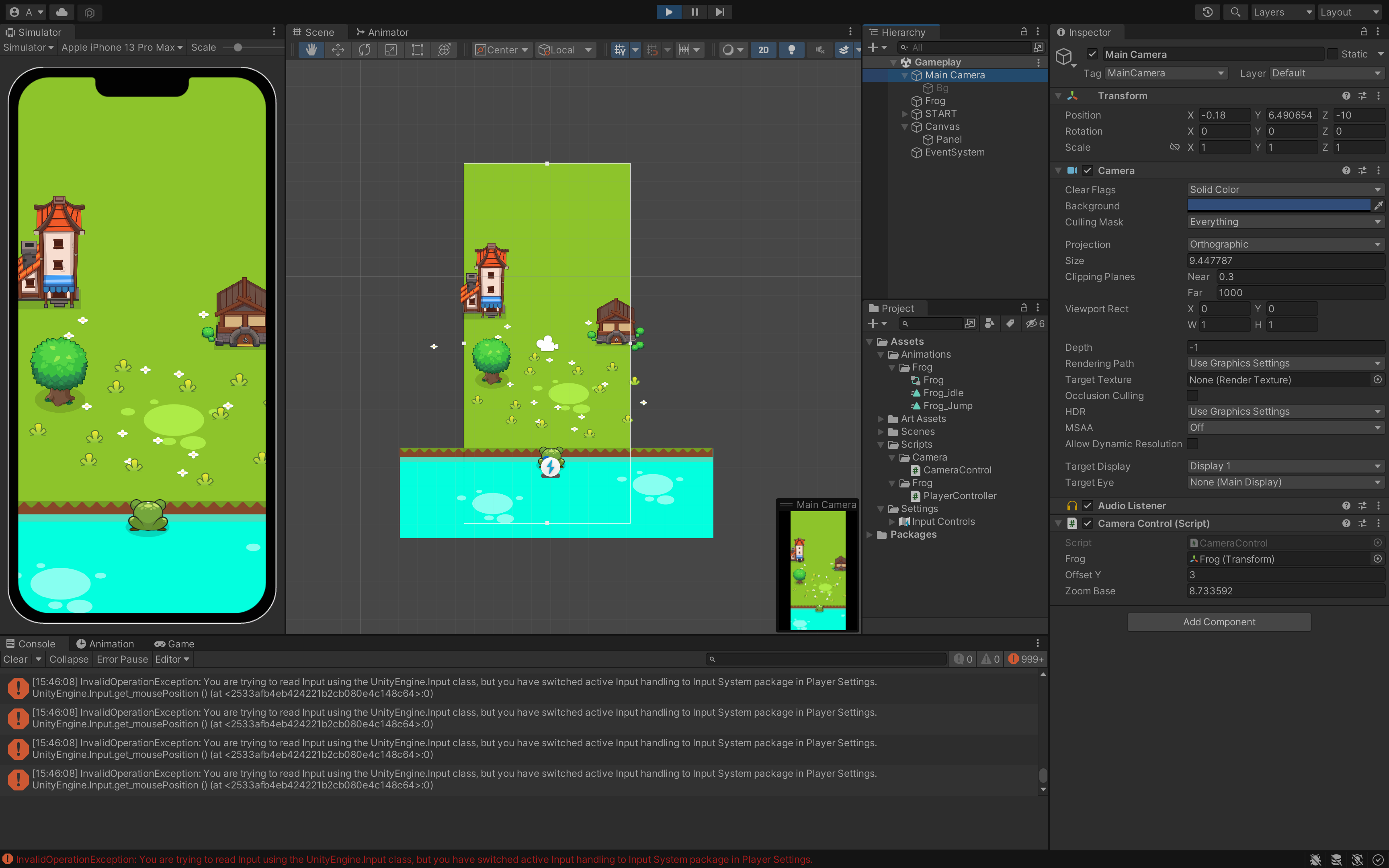

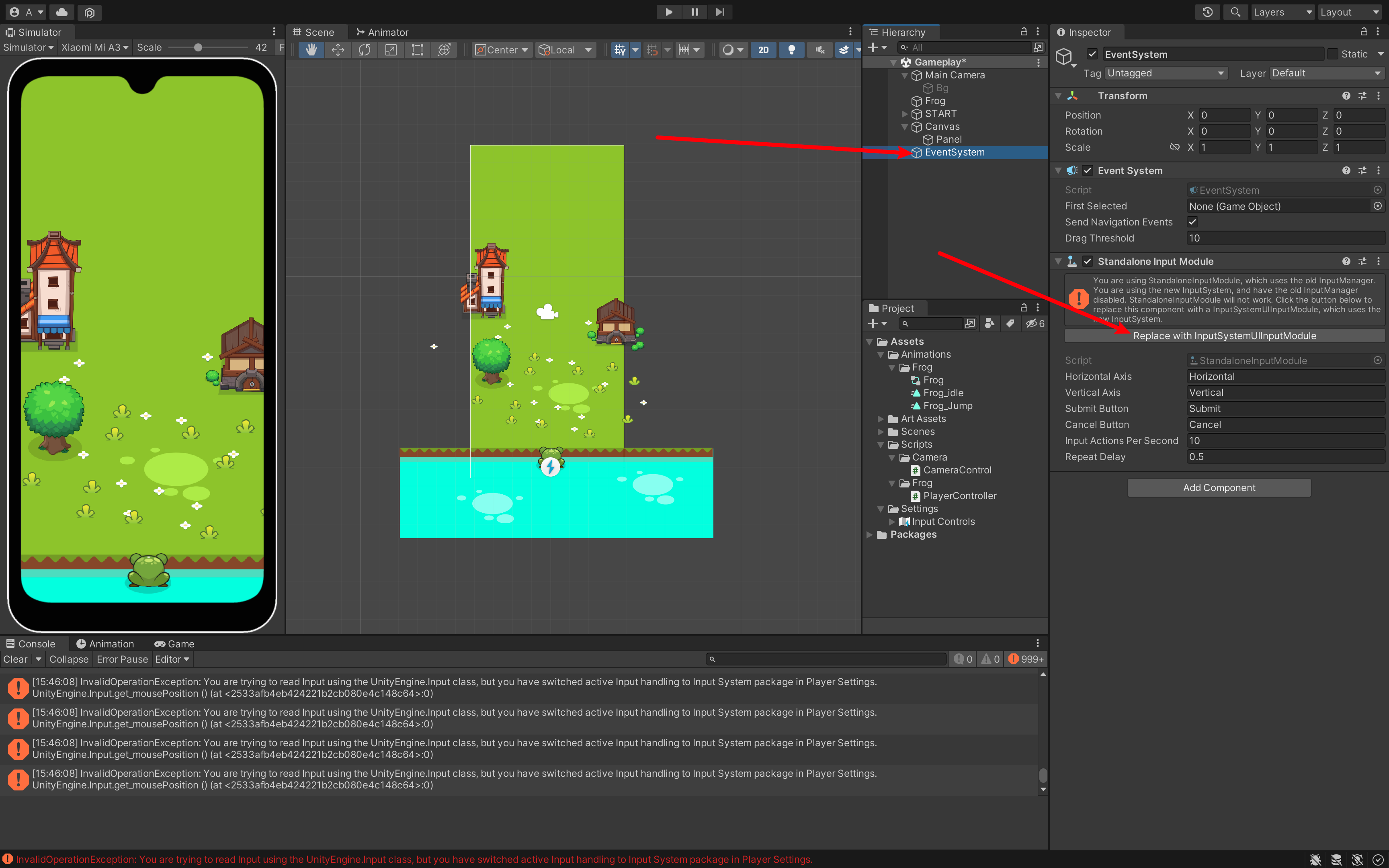

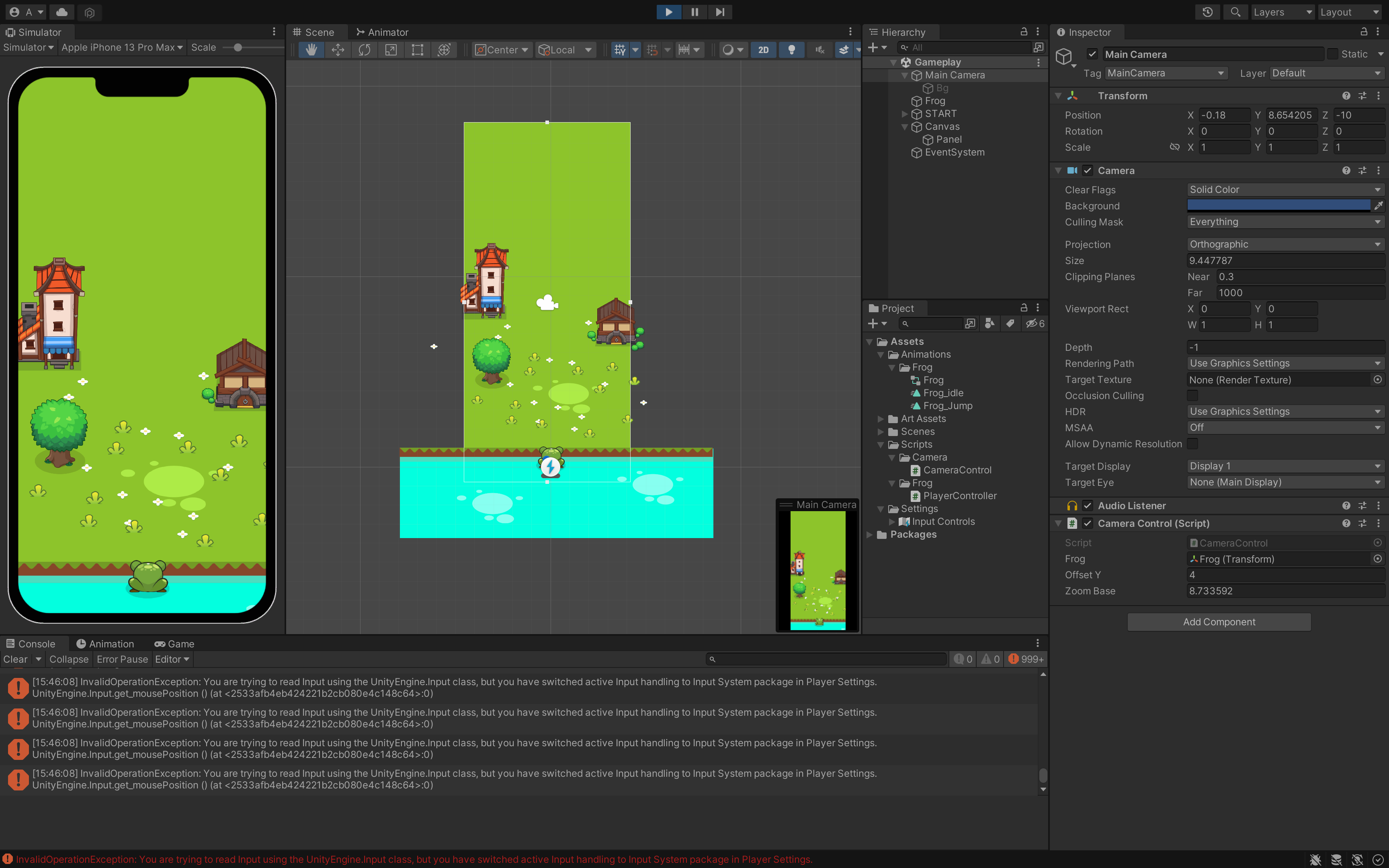

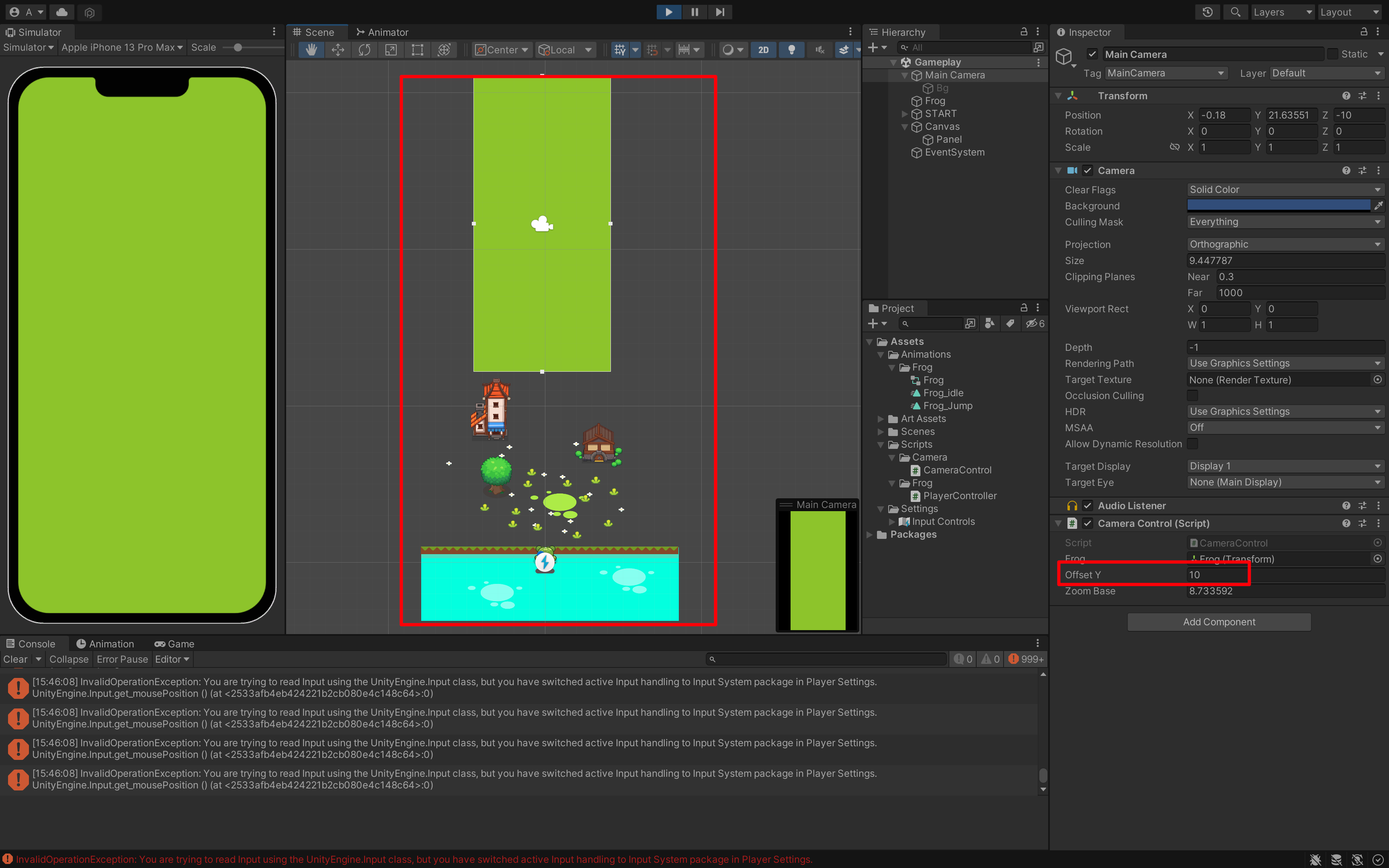

在测试中，你会发现，下面会出现一堆报错。

原因是什么呢？

原因就是 EventSystem 是我们创建 UI 的时候同时一起创建进来的。

这个 EventSystem 使用的是旧的 InputManage。

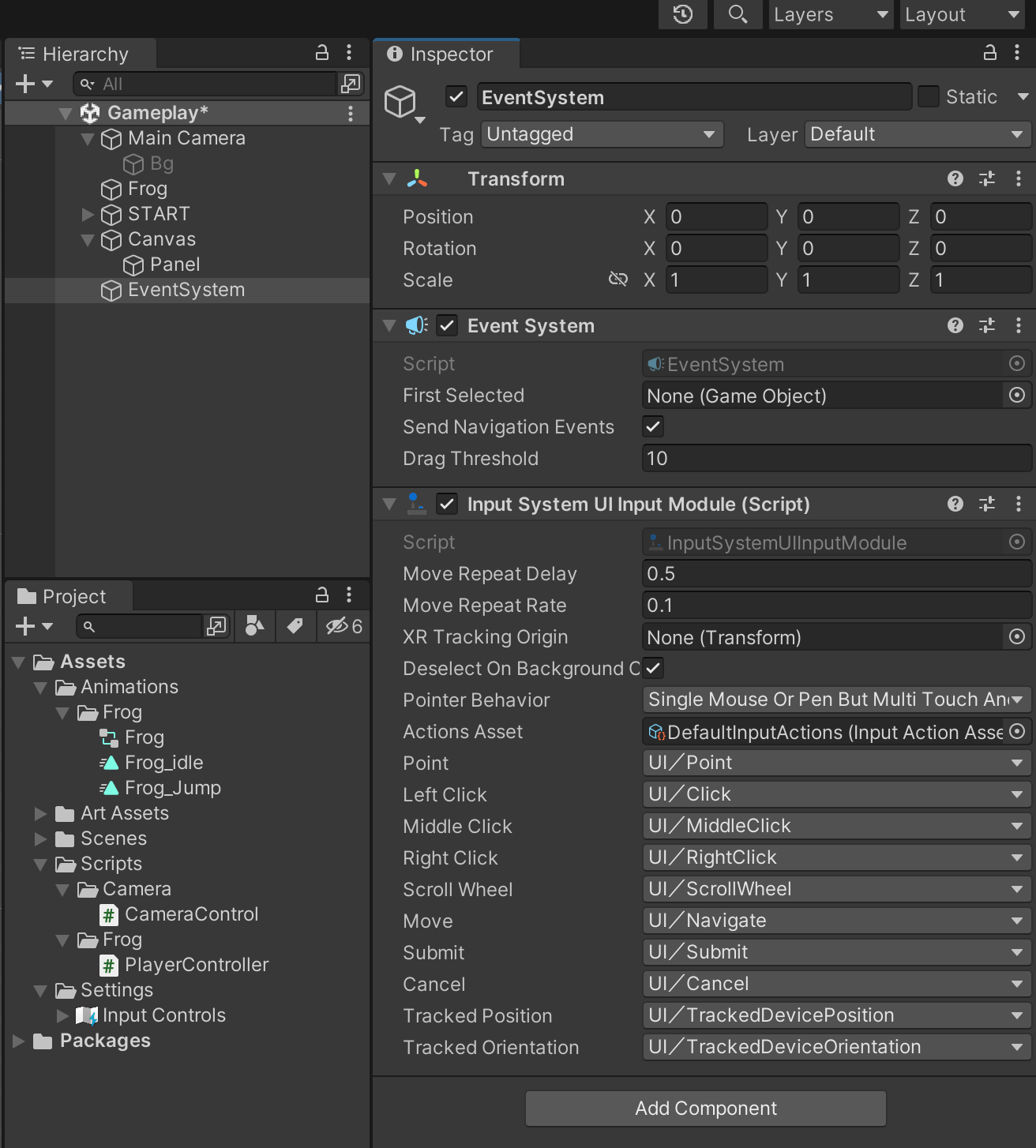

所以，我们需要修改成新的输入系统。

点一下就可以了：

这样就可以了：

保存项目，测试运行。

清除输出，这样就有结果了。

可以运行，移动。

可以发现，现在青蛙会跟随运行。也就是绿色背景会跟着一起移动了。

其实，这不就是背景无限运行了。

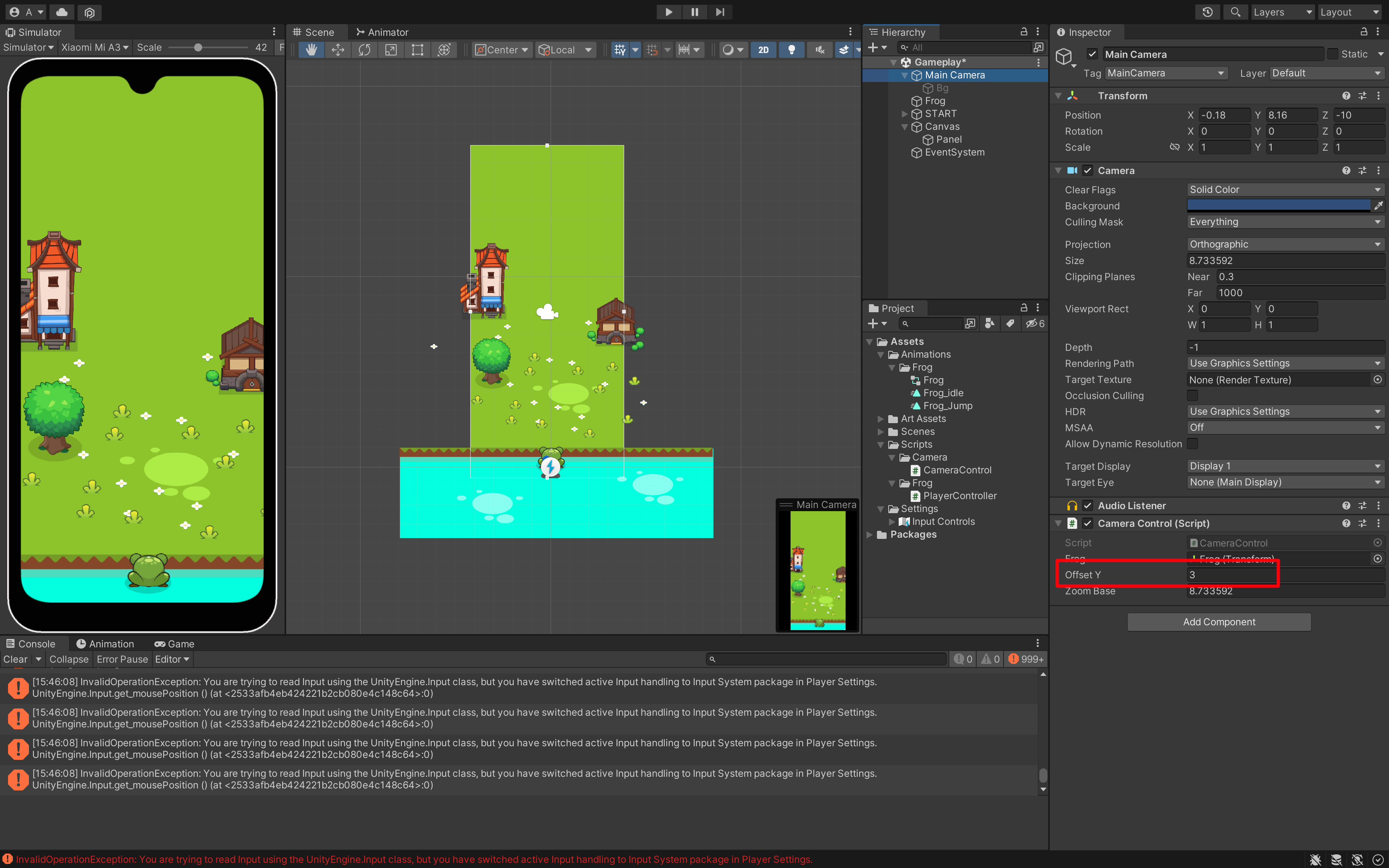

包括我们底边的位移差，大家可以不停的调整，找到自己喜欢的位移差。

1

最终，我觉得 Offset Y=3 不错，我就设为了 3。

10. 注意⚠️

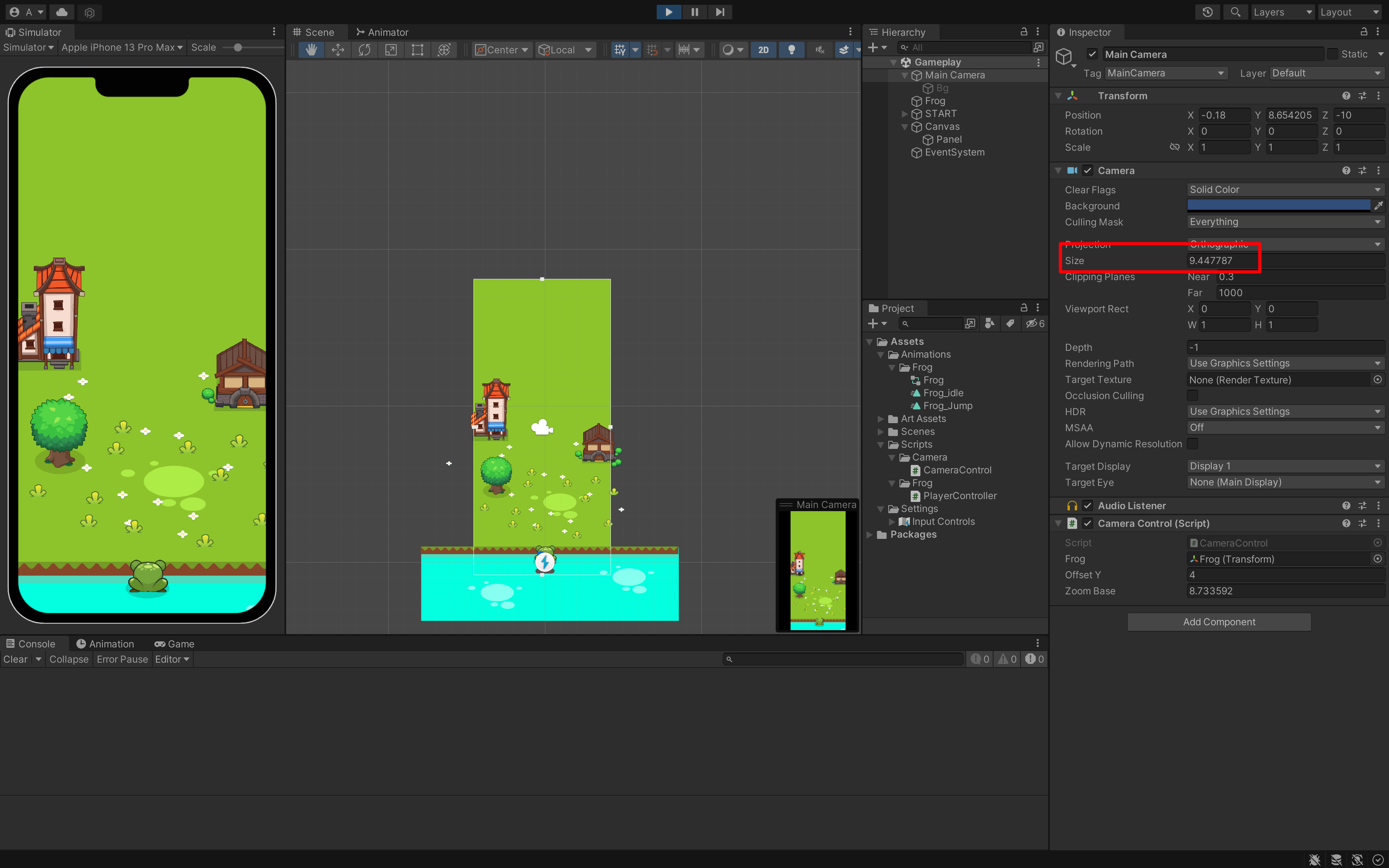

我 size 设置的是：8.733592。但是在运行的时候：

所以，这里有个小技巧就是，copy 运行的数值。

其实就是 9.447787，我直接设置即可。「也就是设置、暂停游戏」
