简单的 SVG 实例

SVG 文件推荐使用 .svg(全部小写)作为此类文件的扩展名。

一个简单的 SVG 图形例子:

<svg version="1.1"
  baseProfile="full"
  width="300" height="200"
  xmlns="http://www.w3.org/2000/svg">

  <rect width="100%" height="100%" stroke="red" stroke-width="4" fill="yellow" />

  <circle cx="150" cy="100" r="80" fill="green" />

  <text x="150" y="115" font-size="16" text-anchor="middle" fill="white">Bornforthis SVG TEST</text>

</svg>

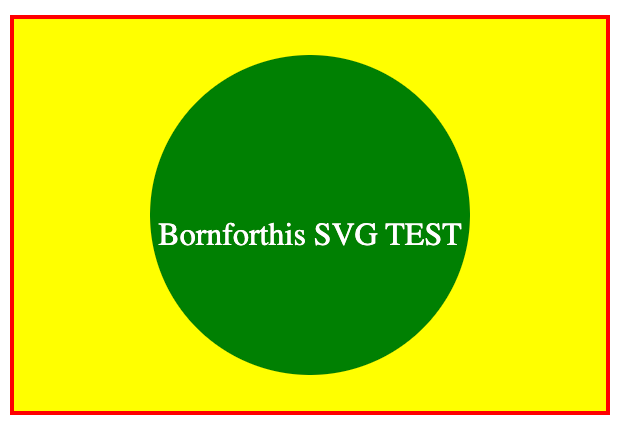

显示结果如下:

image-20221101215152085
image-20221101215152085

SVG 代码解析:

SVG 代码以 <svg> 元素开始,包括开启标签 <svg> 和关闭标签 </svg> 。这是根元素。widthheight 属性可设置此 SVG 文档的宽度和高度。version 属性可定义所使用的 SVG 版本,xmlns 属性可定义 SVG 命名空间。

SVG 的 <rect> 用来创建一个矩形,通过 fill 把背景颜色设为黄色。

SVG 的 <circle> 用来创建一个圆。cxcy 属性定义圆中心的 x 和 y 坐标。如果忽略这两个属性,那么圆点会被设置为 (0, 0),r 属性定义圆的半径。 一个半径 80px 的绿色圆圈 <circle> 绘制在红色矩形的正中央 (向右偏移 150px,向下偏移 115px )。

stroke stroke-width 属性控制如何显示形状的轮廓。我们把圆的轮廓设置为 4px 宽,红色边框。

fill 属性设置形状内的颜色。我们把填充颜色设置为红色。

关闭标签 </svg> 的作用是关闭 SVG 元素和文档本身。

**注释:**所有的开启标签必须有关闭标签!
