SVG 路径 - <path>

<path> 元素用于定义一个路径。

下面的命令可用于路径数据:

  • M = moveto
  • L = lineto
  • H = horizontal lineto
  • V = vertical lineto
  • C = curveto
  • S = smooth curveto
  • Q = quadratic Bézier curve
  • T = smooth quadratic Bézier curveto
  • A = elliptical Arc
  • Z = closepath

**注意:**以上所有命令均允许小写字母。大写表示绝对定位,小写表示相对定位。

实例 1

上面的例子定义了一条路径,它开始于位置 150 0,到达位置75 200,然后从那里开始到 225 200,最后在 150 0 关闭路径。

image-20221103235622197

下面是 SVG 代码:

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
    <path d="M150 0 L75 200 L225 200 Z" />
</svg>

实例 2

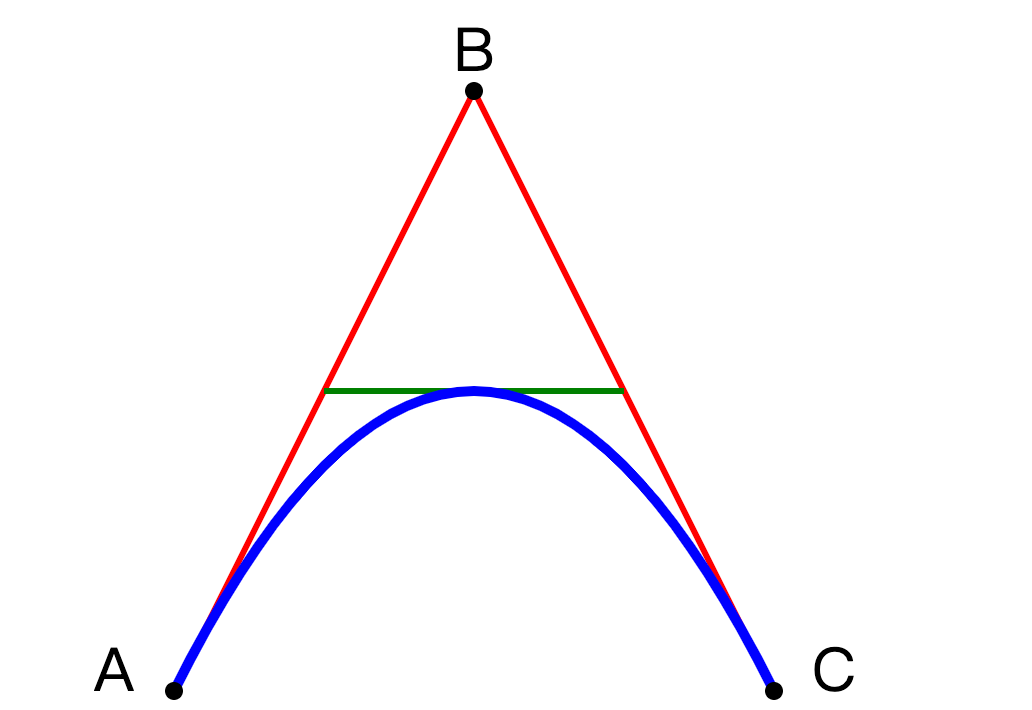

下面的例子创建了一个二次方贝塞尔曲线,A 和 C 分别是起点和终点,B 是控制点:

image-20221104000133546

下面是 SVG 代码:

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <path id="lineAB" d="M 100 350 l 150 -300" stroke="red"
  stroke-width="3" fill="none" />
  <path id="lineBC" d="M 250 50 l 150 300" stroke="red"
  stroke-width="3" fill="none" />
  <path d="M 175 200 l 150 0" stroke="green" stroke-width="3"
  fill="none" />
  <path d="M 100 350 q 150 -300 300 0" stroke="blue"
  stroke-width="5" fill="none" />
  <!-- Mark relevant points -->
  <g stroke="black" stroke-width="3" fill="black">
    <circle id="pointA" cx="100" cy="350" r="3" />
    <circle id="pointB" cx="250" cy="50" r="3" />
    <circle id="pointC" cx="400" cy="350" r="3" />
  </g>
  <!-- Label the points -->
  <g font-size="30" font="sans-serif" fill="black" stroke="none"
  text-anchor="middle">
    <text x="100" y="350" dx="-30">A</text>
    <text x="250" y="50" dy="-10">B</text>
    <text x="400" y="350" dx="30">C</text>
  </g>
</svg>

复杂吗?是的!!由于在绘制路径时的复杂性,强烈建议使用 SVG 编辑器来创建复杂的图形。
