03-尝鲜，绘制第一张图

AndersonHJB原创PythonPython一对一教学Python 辅导编程一对一教学案例上手 Python 数据可视化Matplotlib Python 数据可视化PythonPython一对一教学Python 辅导编程一对一教学案例上手 Python 数据可视化Matplotlib Python 数据可视化大约 10 分钟...约 3051 字

你好，我是悦创。

在本课中，我们将学习如何通过使用函数 subplot() 在画布上画出一条线。

让我们一步一步的来画第一张图。这个过程将教我们如何系统的画一张图。在这个图中，我们使用 numpy 生成数据，作两条线。

第1步 创建数据集

首先我们创建数据集，它将由两条线组成。在这个例子中，使用 numpy 生成一系列的点，作为 x 轴的数值。然后，使用 sin 计算 x 轴的每一个值，生成值作为 y 轴。

代码
import numpy as np

points = np.linspace(-5, 5, 256)
y1 = np.power(points, 3) + 2.0
y2 = np.sin(points) - 1.0

第2步 创建画布

然后我们将创建一个只有作图区域(axes)的画布。函数 subplots() 的功能是创建一个具有指定布局的图形，或画布。如果我们不传递 nrows 或 ncols 参数，subplots() 将创建一个只有一条轴的画布。

import matplotlib.pyplot as plt
fig, axe = plt.subplots()

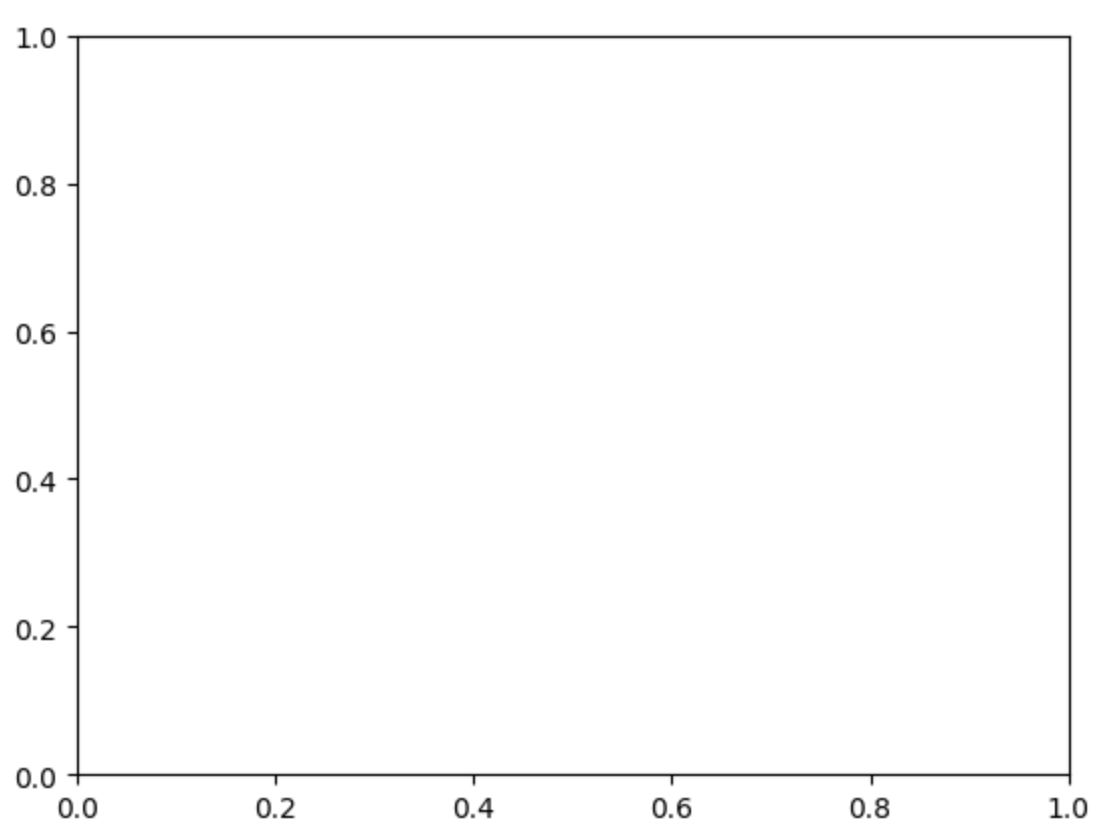

plt.subplots()
plt.subplots()

探究

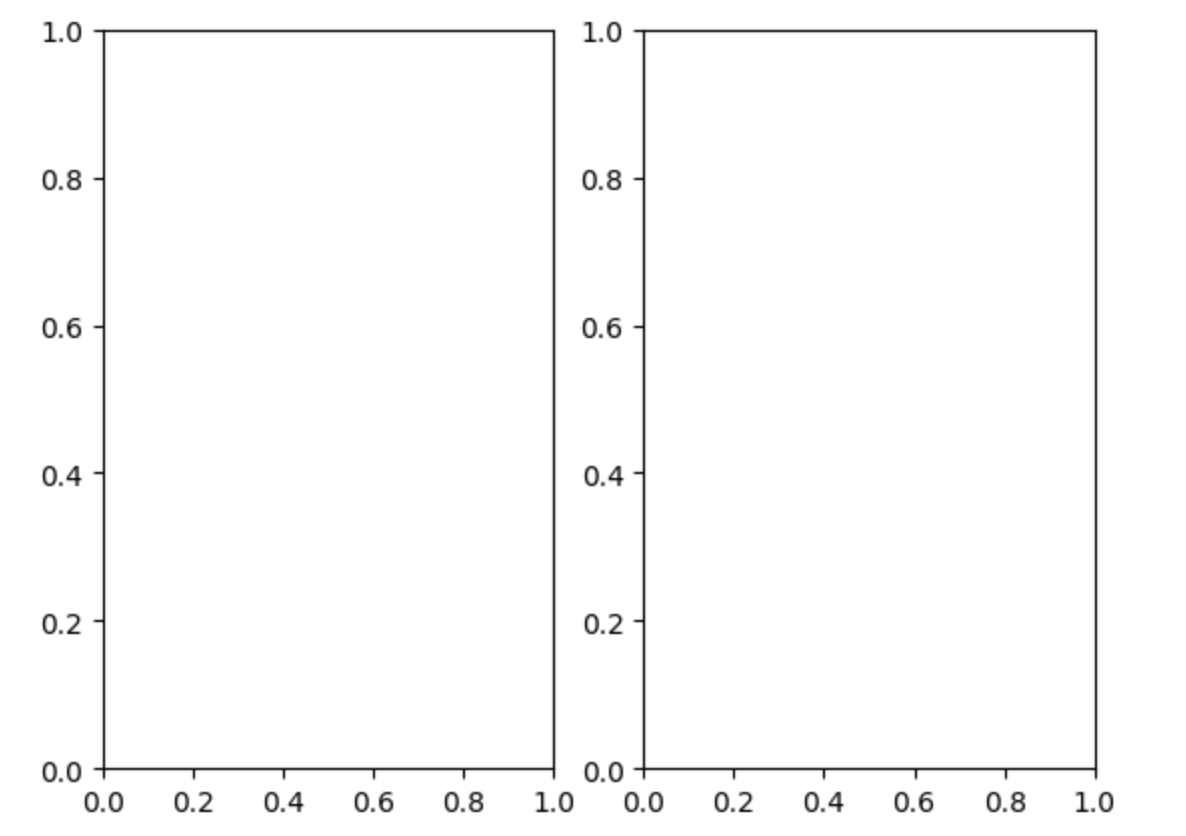

plt.subplots(nrows=1, ncols=2)
import matplotlib.pyplot as plt
fig, axe = plt.subplots(nrows=1, ncols=2)  # 一行两列

fig 和 axe 是在 matplotlib 中用于创建图形和子图的对象。

具体来说，fig 是 matplotlib.figure.Figure 类型的对象，表示整个图形或绘图区域。它包含一个或多个子图 (axes)，并提供了访问和管理子图的方法。在上述代码中，fig 表示一个包含两个子图的图形对象。

axe 则是一个包含子图 (axes) 对象的数组，它是 matplotlib.axes.Axes 类型的对象。子图是图形中的一个单独的绘图区域，用于绘制数据。在上述代码中，axe 是一个包含两个子图对象的数组，每个子图对象可以用于绘制数据和设置绘图属性。

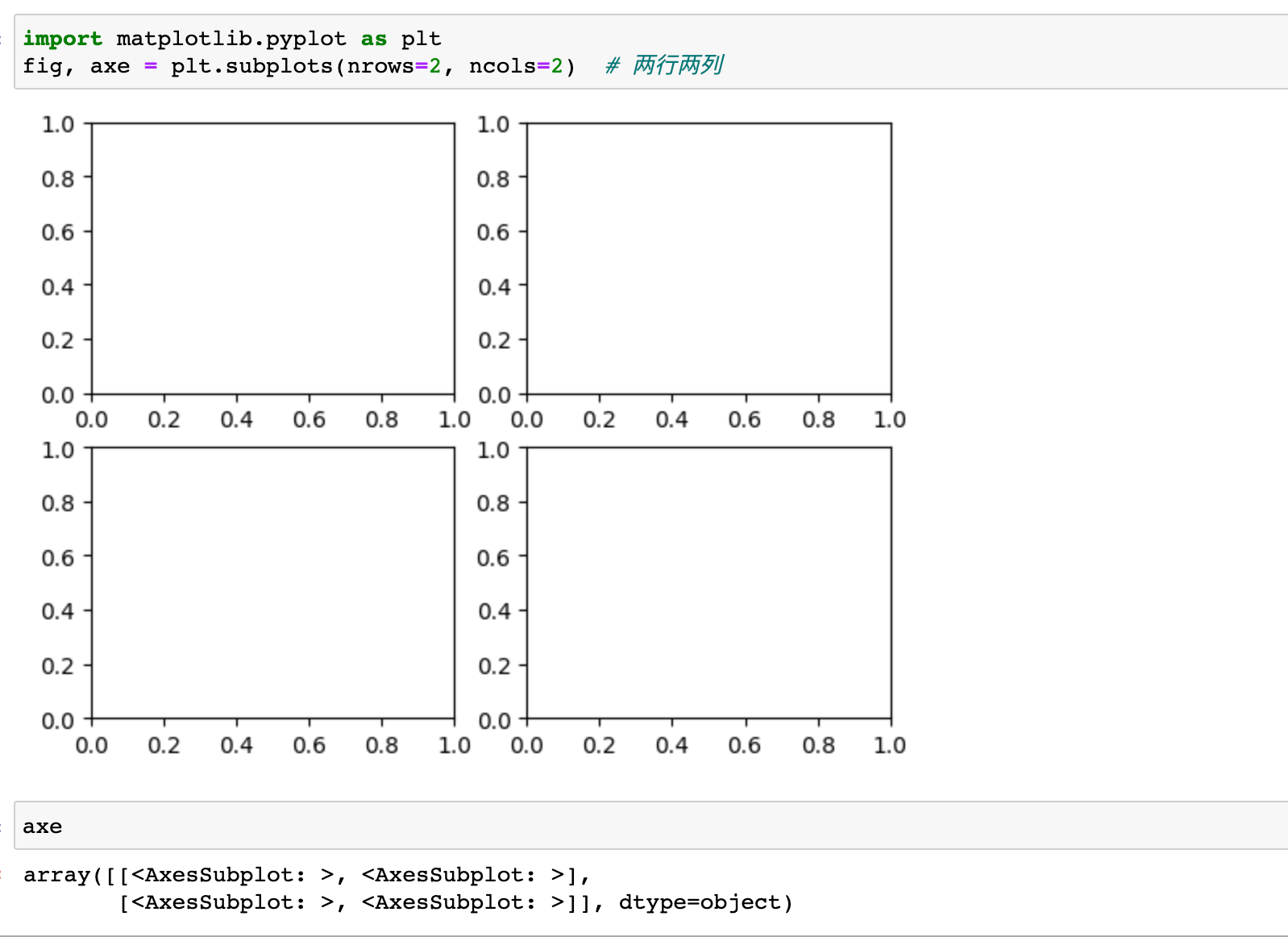

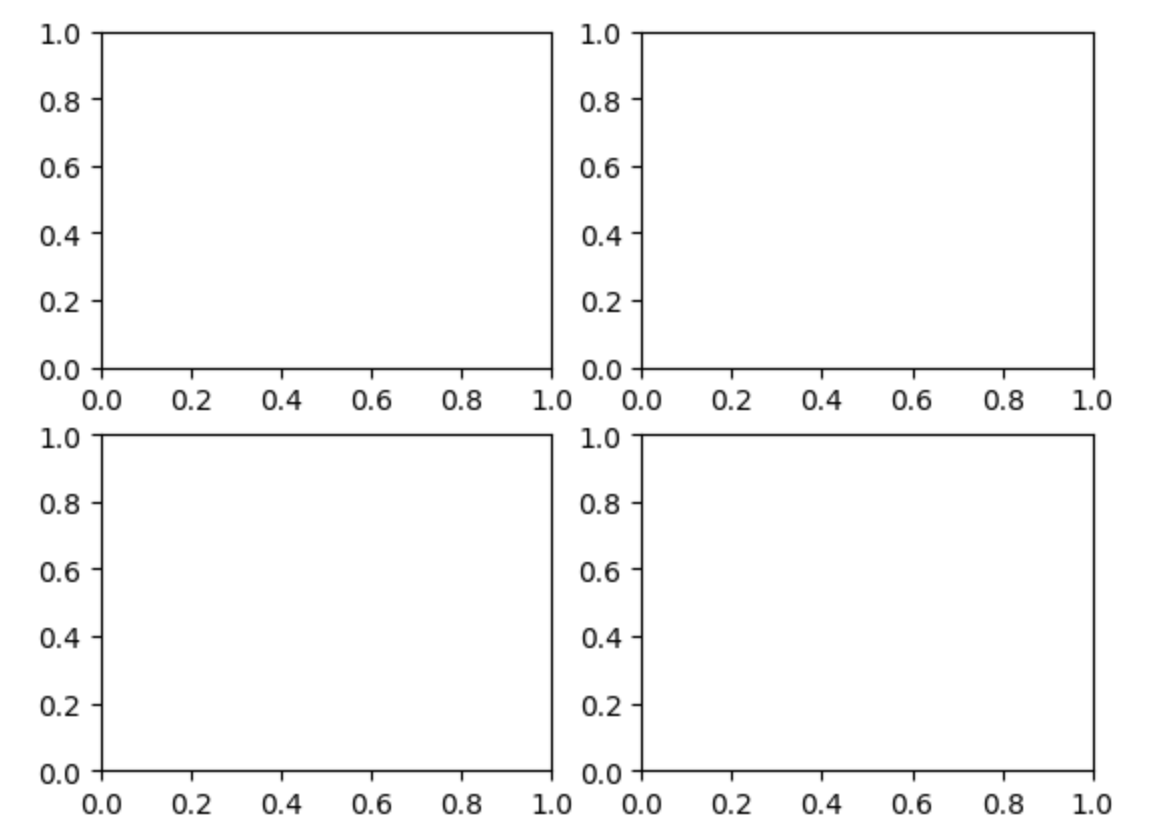

比如下面的代码， axe 就有四个数据：

自行多测试测试即可。

第3步 画图

接下来，我们将通过使用 plot 将数据添加到轴上。默认情况下，第一个参数是用于 X 轴，第二个参数是用于 Y 轴。

axe.plot(points, y1)
axe.plot(points, y2)

第4步 显示图片

我们可以通过调用 plt.show() 来显示我们的图片。

plt.show()

注意：这里的 plt 是对 matplotlib.pyplot 的引用。

注意：上面的代码与下面的代码不同。在 PC 上，我们可以调用 plt.show() 来在屏幕上显示图像。然而，在下面的示例代码中，我们需要将图像输出为一个文件。

import numpy as np
import matplotlib.pyplot as plt

points = np.linspace(-5, 5, 256)
y1 = np.tanh(points) + 0.5
y2 = np.sin(points) - 0.2

fig, axe = plt.subplots(figsize=(7, 3.5), dpi=300)
axe.plot(points, y1)
axe.plot(points, y2)
fig.savefig('output/to.png')

plt.close(fig)

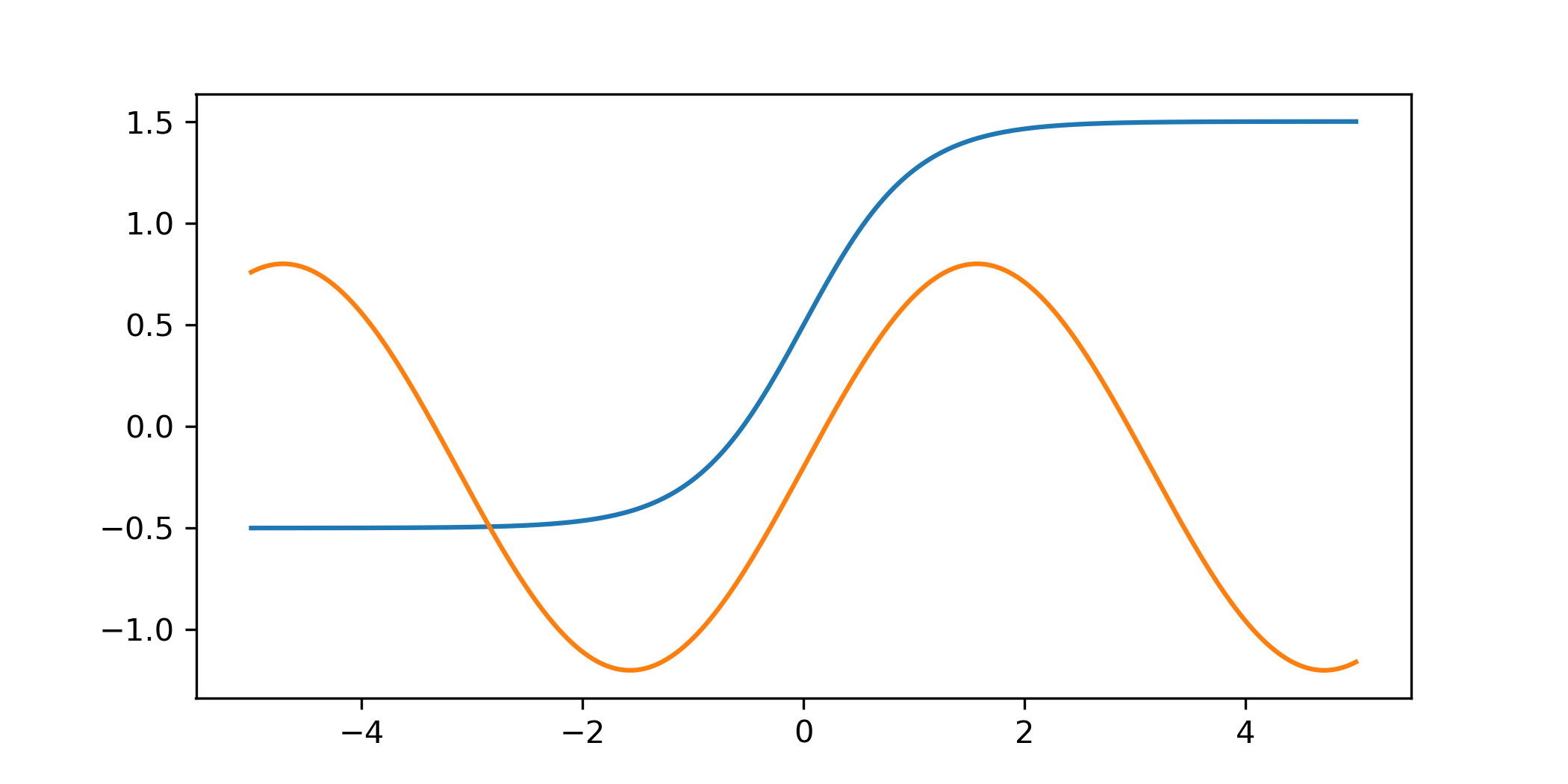

通过 subplot 画两条线
通过 subplot 画两条线

figsize 和 dpi 是用于指定图像大小和分辨率的参数。

  • figsize 是一个元组，用于指定图像的宽度和高度（以英寸为单位）。在示例代码中，figsize=(7, 3.5) 指定了图像的宽度为 7 英寸，高度为 3.5 英寸。
  • dpi 则是用于指定图像的分辨率，即每英寸包含的像素数。在示例代码中，dpi=300 表示每英寸包含 300 个像素。

这些参数对于生成高质量的图像非常重要。通常，我们希望图像足够大和分辨率足够高，以便在不失真的情况下放大或打印图像。但是，过大的图像和过高的分辨率也会增加图像的文件大小和处理时间。因此，需要根据具体应用场景进行调整。

补充「dpi 像素怎么调整？」

dpi 参数可以通过在 savefig() 或 subplots() 方法中传入不同的值来调整。

在 savefig() 方法中，可以通过设置 dpi 参数来指定保存图像的分辨率，示例代码如下：

fig.savefig('output/to.png', dpi=150)

上述代码将图像的分辨率设置为 150 dpi。

在 subplots() 方法中，可以通过设置 dpi 参数来指定图像的分辨率，示例代码如下：

fig, axe = plt.subplots(figsize=(7, 3.5), dpi=150)

上述代码将图像的分辨率设置为 150 dpi。

需要注意的是，dpi 参数的取值通常取决于具体应用场景和设备。通常情况下，屏幕的分辨率约为 72-96 dpi，而打印机的分辨率可能达到 300 dpi 或更高。因此，在生成图像时需要根据具体情况选择适当的分辨率。

第5步 总结

在本课中，我们学习了如何使用 figuer 和 axes 来绘制图表。然而，有许多不同的方法来绘制图表。在其他情况下，其他绘制图表的方法可能更方便。然后其他方法不太灵活，因为它们只允许我们在一个图上绘制一个子图。选择哪种方法最有效，取决于我们想如何直观地表示我们的数据。在下一课，我们将学习绘制图表的其他方法。

杂谈

import numpy as np
import matplotlib.pyplot as plt


def f(x):
    return 2 * x + 1


points = np.linspace(-5, 5, 256)
y1 = map(f, points)
y1 = np.array(list(y1))

fig, axe = plt.subplots(figsize=(7, 3.5), dpi=300)

axe.plot(points, y1)
plt.show()
# fig.savefig('to.png')
# plt.close(fig)

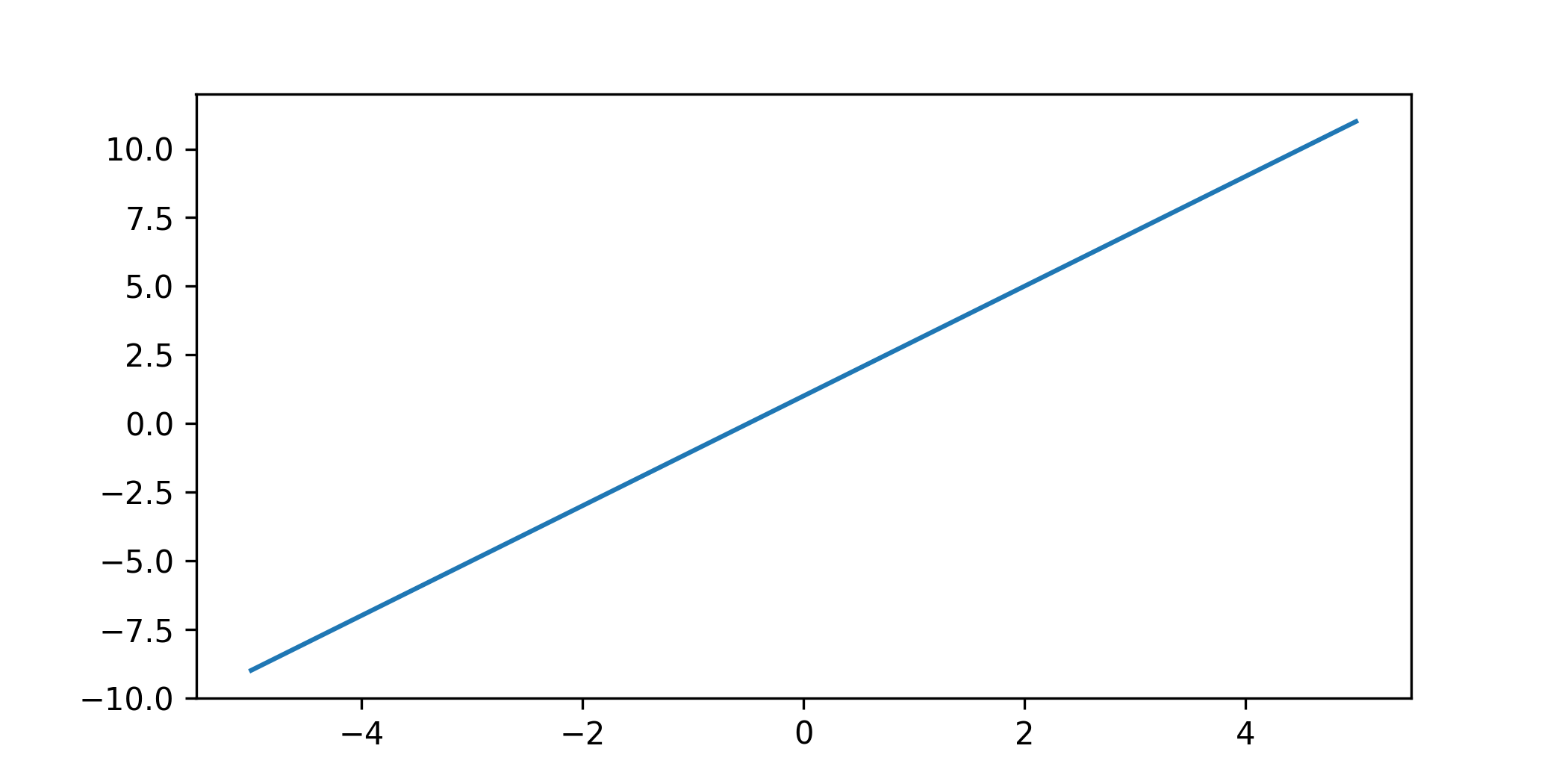

y = 2 * x + 1
y = 2 * x + 1
